原子力空母「USSジェラルド・R・フォード」細部・兵装をつくる

組み立て方解説ページ

原子力空母「USSジェラルド・R・フォード」1/350 組立説明ステップ22 完成イメージ

組み立て手順

1. パーツe-59の組み立てと取り付け

展開図の「e-59」を切り取って折り線指示に従って折り、下図のように接着します。2個つくります。

CVN-78 組立ステップ1 (e-59組立)

2. 艦橋への取り付け

上でつくったパーツを、艦橋マスト部の赤丸で示した部分に接着します。

CVN-78 組立ステップ2 (艦橋へ取り付け)

3. パーツe-60の組み立てと取り付け

展開図の「e-60」を切り取って折り線指示に従って折り、下図のように接着します。2個つくります。

CVN-78 組立ステップ3 (e-60組立)

上でつくったパーツを、艦橋上部の赤丸で示した部分に接着します。

CVN-78 組立ステップ3-2 (艦橋上部へ取り付け)

4. パーツe-61, e-62の組み立てと取り付け

展開図の「e-61」「e-62」を切り取って折り線指示に従って折り、下図のように接着します。

CVN-78 組立ステップ4 (e-61,e-62組立)

上でつくったパーツを、艦橋上部とマストの赤丸で示した部分に接着します。

CVN-78 組立ステップ4-2 (艦橋上部・マストへ取り付け)

5. パーツe-63, e-64の組み立て

展開図の「e-63」を切り取って折り線指示に従って折り、下図のように接着します。

CVN-78 組立ステップ5-1 (e-63組立)

展開図の「e-64」を切り取って折り線指示に従って折り、下図のように接着します。

CVN-78 組立ステップ5-2 (e-64組立)

7でつくったパーツのノリシロを、上でつくったパーツの内側に差し入れて、下図のように接着します。

CVN-78 組立ステップ5-3 (パーツ結合)

6. パーツe-65の組み立てと取り付け

展開図の「e-65」を切り取り、上でつくったパーツに、下図のように接着します。2セットつくります。

CVN-78 組立ステップ6 (e-65組立・取り付け)

上でつくったパーツを、艦橋上部の赤丸で示した部分に接着します。

CVN-78 組立ステップ6-2 (艦橋上部へ取り付け)

7. パーツe-66, e-64の組み立てと取り付け

展開図の「e-66」を切り取って折り線指示に従って折り、下図のように接着します。

CVN-78 組立ステップ7-1 (e-66組立)

展開図の「e-64」を切り取って折り線指示に従って折り、下図のように接着します。2個つくります。

CVN-78 組立ステップ7-2 (e-64組立)

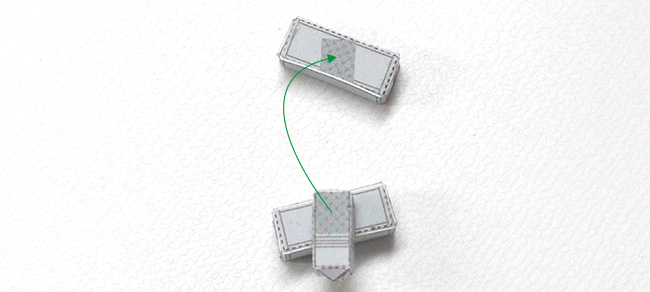

12でつくったパーツのノリシロを、上でつくったパーツの内側に差し入れて、下図のように接着します。4セットつくります。

CVN-78 組立ステップ7-3 (パーツ結合)

上でつくったパーツの2個を、艦橋上部の赤丸で示した部分に接着します。

CVN-78 組立ステップ7-4 (艦橋上部へ取り付け)

1個を艦橋後部に接着します。

CVN-78 組立ステップ7-5 (艦橋後部へ取り付け)

1個を飛行甲板の右舷の構造物上に接着します。

CVN-78 組立ステップ7-6 (右舷構造物へ取り付け)

8. 艦橋の船体への取り付け

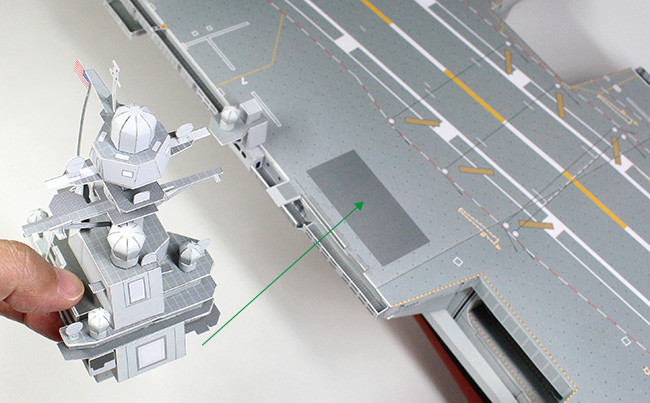

艦橋パーツを飛行甲板の右舷に、下図のように接着します。向きに注意してください。

CVN-78 組立ステップ8 (艦橋を船体へ取り付け)

9. パーツe-68, e-69の組み立てと取り付け

展開図の「e-68」「e-69」を切り取り、裏面同士を接着します。

CVN-78 組立ステップ9 (e-68,e-69組立)

上でつくったパーツを、船体後部の赤丸で示した部分に、下図のように接着します。

CVN-78 組立ステップ9-2 (船体後部へ取り付け)

10. パーツe-70, e-71の組み立てと取り付け

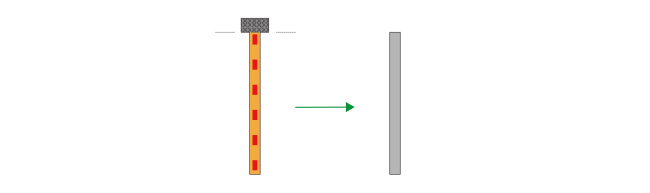

展開図の「e-70」「e-71」を切り取って折り線指示に従って折り、下図のように接着します。

CVN-78 組立ステップ10 (e-70,e-71組立)

上でつくったパーツを、船体後部の赤丸で示した部分に、下図のように2箇所で接着します。

CVN-78 組立ステップ10-2 (船体後部へ取り付け)

11. パーツe-72の組み立てと取り付け

展開図の「e-72」を切り取って折り線指示に従って折り、下図のように接着します。

CVN-78 組立ステップ11 (e-72組立)

上でつくったパーツを、船体後部の赤丸で示した部分に、下図のように接着します。

CVN-78 組立ステップ11-2 (船体後部へ取り付け)

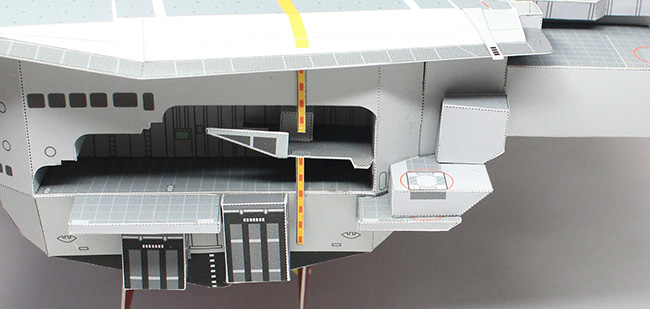

このようになります。

CVN-78 組立ステップ11-3 (取り付け完了)

12. CIWS (ファランクス) の組み立て (e-73, e-74)

展開図の「e-73」を切り取って折り線指示に従って折り、筒状に接着します。

CVN-78 組立ステップ12-1 (e-73組立)

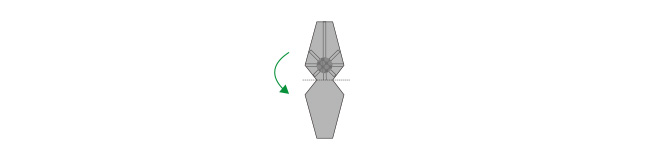

展開図の「e-74」を切り取って折り線指示に従って折り、下図のように接着します。

CVN-78 組立ステップ12-2 (e-74組立)

23でつくったパーツを、飛行甲板上の右舷に、下図のように接着します。

CVN-78 組立ステップ12-3 (甲板へ取り付け)

上で接着した筒状パーツの先端に接着剤を塗り、24でつくったパーツを、下図のように接着します。

CVN-78 組立ステップ12-4 (CIWS完成)

このようになります。

CVN-78 組立ステップ12-5 (CIWS設置完了)

13. SeaRAMの組み立てと取り付け (e-75~e-81)

展開図の「e-75」を切り取って折り線指示に従って折り、下図のように接着します。

CVN-78 組立ステップ13-1 (e-75組立)
CVN-78 組立ステップ13-2 (e-75組立完了)

展開図の「e-76」を切り取って折り線指示に従って折り、下図のように接着します。

CVN-78 組立ステップ13-3 (e-76組立)

上でつくったパーツと、27でつくったパーツを、下図のように接着します。向きに注意してください。

CVN-78 組立ステップ13-4 (パーツ結合)

展開図の「e-77」を切り取って折り線指示に従って折り、下図のように接着します。「e-78」も同様に組み立てます。

CVN-78 組立ステップ13-5 (e-77,e-78組立)

上でつくったパーツを、29でつくったパーツに接着します。

CVN-78 組立ステップ13-6 (パーツ結合)

展開図の「e-79」を切り取り、筒状に接着します。

CVN-78 組立ステップ13-7 (e-79組立)

展開図の「e-80」の2つを切り取り、上でつくったパーツの両側に接着剤を塗り、接着します。

CVN-78 組立ステップ13-8 (e-80取り付け)

上でつくったパーツを、31でつくったパーツに、下図のように接着します。

CVN-78 組立ステップ13-9 (SeaRAM基部完成)

展開図の「e-81」を切り取り、筒状に接着します。

CVN-78 組立ステップ13-10 (e-81組立)

上でつくったパーツのフチに接着剤を塗り、34でつくったパーツに、下図のように接着します。向きに注意してください。

CVN-78 組立ステップ13-11 (SeaRAM完成)

このようになります。3セットつくります。

CVN-78 組立ステップ13-12 (SeaRAM3セット)

上でつくったパーツの1つを、右舷前部のスポンソンの、前方に接着します。

CVN-78 組立ステップ13-13 (右舷前部へ取り付け)

左舷スポンソンに接着します。

CVN-78 組立ステップ13-14 (左舷へ取り付け)

船体後部スポンソンに接着します。

CVN-78 組立ステップ13-15 (船体後部へ取り付け)

14. ESSM (RIM-162) の組み立てと取り付け (e-82~e-88)

展開図の「e-82」を切り取って折り線指示に従って折り、下図のように接着します。

CVN-78 組立ステップ14-1 (e-82組立)

展開図の「e-83」を切り取って折り線指示に従って折り、下図のように接着します。「e-84」も同様に組み立てます。

CVN-78 組立ステップ14-2 (e-83,e-84組立)

上でつくったパーツを、38でつくったパーツの側面に接着します。少し角度をつけると良いです。

CVN-78 組立ステップ14-3 (側面へ接着)

反対側にも同様に接着します。

CVN-78 組立ステップ14-4 (反対側も接着)

このようになります。2セットつくります。

CVN-78 組立ステップ14-5 (ESSM2セット)

上でつくったパーツの1つを、左舷前部のスポンソンに接着します。

CVN-78 組立ステップ14-6 (左舷前部へ取り付け)

展開図の「e-85」を切り取り、40でつくったパーツに下図のように接着します。

CVN-78 組立ステップ14-7 (e-85取り付け)

上でつくったパーツを、右舷後部のスポンソンに接着します。

CVN-78 組立ステップ14-8 (右舷後部へ取り付け)

15. RAM (RIM-116) の組み立てと取り付け (e-86~e-88)

展開図の「e-86」を切り取って折り線指示に従って折り、下図のように接着します。

CVN-78 組立ステップ15-1 (e-86組立)

展開図の「e-87」を切り取って折り線指示に従って折り、下図のように接着します。「e-88」も同様に組み立てます。

CVN-78 組立ステップ15-2 (e-87,e-88組立)

上でつくったパーツを、44でつくったパーツの側面に接着します。少し角度をつけると良いです。

CVN-78 組立ステップ15-3 (側面へ接着)

反対側にも同様に接着します。

CVN-78 組立ステップ15-4 (反対側も接着)

このようになります。2セットつくります。

CVN-78 組立ステップ15-5 (RAM2セット)

上でつくったパーツの1つを、左舷後部のスポンソンに接着します。

CVN-78 組立ステップ15-6 (左舷後部へ取り付け)

右舷前部のスポンソンに接着します。

CVN-78 組立ステップ15-7 (右舷前部へ取り付け)
📞 ✉️
