1. 展開図の「e-30」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/21/01.jpg)
2. 上でつくったパーツを、艦橋の上部に接着します。
![](images/otona/cvn78/21/02.jpg)
3. 展開図の「e-31」を切り取って折り線指示に従って折り、下図のように接着します。2個つくります。
![](images/otona/cvn78/21/03.jpg)
4. 上でつくったパーツを、艦橋の両側面に接着します。
![](images/otona/cvn78/21/04.jpg)
![](images/otona/cvn78/21/04-2.jpg)
5. 展開図の「e-32」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/21/05.jpg)
6. 展開図の「e-33」「e-34」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/21/06.jpg)
7. 上でつくったパーツの穴に、5でつくったパーツを「yard」と書かれた接着位置表示の部分まで刺し通します。
「はしご」の絵柄がある方が前方です。
![](images/otona/cvn78/21/07.jpg)
位置をしっかり確認してから、ノリシロを接着します。
![](images/otona/cvn78/21/07-2.jpg)
8. 展開図の「e-35」「e-36」を切り取って折り線指示に従って折り、下図のように接着します。2個つくります。
![](images/otona/cvn78/21/08.jpg)
9. 上でつくったパーツを、7でつくったパーツに、下図のように接着します。
![](images/otona/cvn78/21/09.jpg)
10. 展開図の「e-37」を切り取って折り線指示に従って折り、下図のように接着します。2個つくります。
![](images/otona/cvn78/21/10.jpg)
11. 上でつくったパーツと、9でつくったパーツを、下図のように接着します。
![](images/otona/cvn78/21/11.jpg)
12. 展開図の「e-38」「e-39」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/21/12.jpg)
13. 展開図の「e-40」「e-41」を切り取り、少しずらして裏面同士を接着します。
![](images/otona/cvn78/21/13.jpg)
下図のように丸みを付けながら、矢印で示した部分を接着します。
![](images/otona/cvn78/21/13-2.jpg)
14. 上でつくったパーツのフチに接着剤を付け、9でつくったパーツを、下図のように接着します。
![](images/otona/cvn78/21/14.jpg)
15. 上でつくったパーツの穴に、11でつくったパーツを、「af-01」と書かれた接着位置表示の部分まで刺し通します。
![](images/otona/cvn78/21/15.jpg)
位置をしっかり確認してから、ノリシロを接着します。
![](images/otona/cvn78/21/15-2.jpg)
16. 展開図の「e-42」「e-43」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/21/16.jpg)
17. 展開図の「e-44」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/21/17.jpg)
18. 上でつくったパーツと、16でつくったパーツを、下図のように接着します。

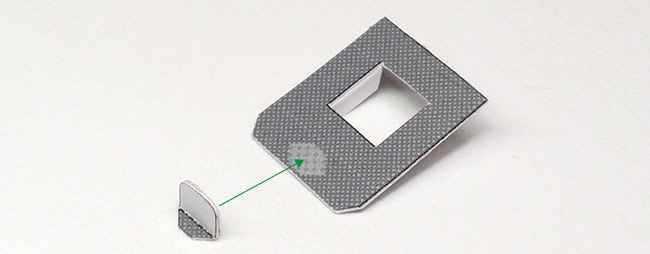

![](images/otona/cvn78/21/18.jpg)
19. 上でつくったパーツの穴に、15でつくったパーツを、「af-02」と書かれた接着位置表示の部分まで刺し通します。
「はしご」の絵柄を合わせてください。
![](images/otona/cvn78/21/19.jpg)
位置をしっかり確認してから、ノリシロを接着します。
![](images/otona/cvn78/21/19-2.jpg)
20. 展開図の「e-45」「e-46」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/21/20.jpg)
21. 展開図の「e-47」「e-48」を切り取り、少しずらして裏面同士を接着します。
![](images/otona/cvn78/21/21.jpg)
下図のように丸みを付けながら、矢印で示した部分を接着します。
![](images/otona/cvn78/21/21-2.jpg)
22. 上でつくったパーツのフチに接着剤を付け、20でつくったパーツを、下図のように接着します。
![](images/otona/cvn78/21/22.jpg)
23. 上でつくったパーツの穴に、19でつくったパーツを、「af-03」と書かれた接着位置表示の部分まで刺し通します。
「はしご」の絵柄を合わせてください。
![](images/otona/cvn78/21/23.jpg)
位置をしっかり確認してから、ノリシロを接着します。
![](images/otona/cvn78/21/23-2.jpg)
24. 展開図の「e-49」「e-50」を切り取り、裏面同士を接着します。
![](images/otona/cvn78/21/24.jpg)
25. 上でつくったパーツと、23でつくったパーツを、下図のように接着します。
![](images/otona/cvn78/21/25.jpg)
26. 展開図の「e-51」を切り取って折り線指示に従って折り、下図のように接着します。2個つくります。
![](images/otona/cvn78/21/26.jpg)

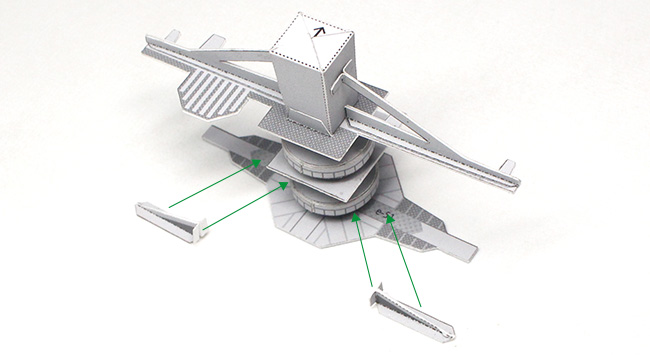

27. 上でつくったパーツを、25でつくったパーツに、下図のように接着します。
![](images/otona/cvn78/21/27.jpg)
28. 展開図の「e-52」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/21/28.jpg)
![](images/otona/cvn78/21/28-2.jpg)
29. 展開図の「e-53」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/21/29.jpg)
30. 上でつくったパーツを、28でつくったパーツに、矢印とシルエットの形を合わせて接着します。
![](images/otona/cvn78/21/30.jpg)
31. 上でつくったパーツを、27でつくったパーツに接着します。向きに注意してください。
![](images/otona/cvn78/21/31.jpg)
32. 展開図の「e-54」を切り取って折り線指示に従って折り、中央部分に丸みをつけて、下図のように接着します。
![](images/otona/cvn78/21/32.jpg)
33. 展開図の「e-55」を切り取り、上でつくったパーツに形を合わせて接着します。
![](images/otona/cvn78/21/33.jpg)
34. 上でつくったパーツを、31でつくったパーツに、下図のように接着します。
![](images/otona/cvn78/21/34.jpg)
35. 展開図の「e-56」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/21/35.jpg)
36. 上でつくったパーツを、34でつくったパーツに、下図のように接着します。
![](images/otona/cvn78/21/36.jpg)
37. 展開図の「e-57」「e-58」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/21/37.jpg)
38. 上でつくったパーツを、36でつくったパーツに、下図のように接着します。向きに注意してください。
![](images/otona/cvn78/21/38.jpg)
39. 上でつくったパーツを、4でつくったパーツに、下図のように接着します。向きに注意してください。
![](images/otona/cvn78/21/39.jpg)
