1. 展開図の「B-30」「B-31」「B-32」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/08/01.jpg)
2. 展開図の「B-33」を切り取り、上でつくったパーツに、下図のように接着します。
![](images/otona/cvn78/08/02.jpg)
上でつくった展示台に、「舷側をつくる-3」でつくった船体を、下図の位置に載せます。接着はしません。
![](images/otona/cvn78/08/03.jpg)
3. 展開図の「ps-1」枠の、「B-34」「B-35」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/08/04.jpg)
4. 展開図の「B-36」を切り取り、上でつくったパーツに、形を合わせて下図のように接着します。
![](images/otona/cvn78/08/05.jpg)
下図のように接着します。
![](images/otona/cvn78/08/06.jpg)
5. 展開図の「B-37」を切り取って折り線指示に従って折り、上でつくったパーツに下図のように接着します。
![](images/otona/cvn78/08/07.jpg)
下図のように接着します。
![](images/otona/cvn78/08/08.jpg)
6. 展開図の「B-38」を切り取って半分に折り、裏面同士を接着します。
![](images/otona/cvn78/08/09.jpg)
赤矢印で示した十字の部分に切込みを入れ、輪郭線で切り取ります。
![](images/otona/cvn78/08/10.jpg)
十字の切込みの中心に爪楊枝の先端などを差し込み、穴を広げておきます。
![](images/otona/cvn78/08/11.jpg)
十字の切込みに、5でつくったパーツの先端を奥まで差し込みます。
![](images/otona/cvn78/08/12.jpg)
7. 上でつくったパーツを、「舷側をつくる-3」でつくった船体の「ps-1」と書かれた部分に、下図のように接着します。
![](images/otona/cvn78/08/13.jpg)
8. 展開図の「B-39」~「B-43」を切り取って同様に組み立て、船体の「ps-2」と書かれた部分に、下図のように接着します。
![](images/otona/cvn78/08/14.jpg)
9. 展開図の「B-44」~「B-48」を切り取って同様に組み立て、船体の「ps-3」と書かれた部分に、下図のように接着します。
![](images/otona/cvn78/08/15.jpg)
10. 展開図の「B-49」~「B-53」を切り取って同様に組み立て、船体の「ps-4」と書かれた部分に、下図のように接着します。
![](images/otona/cvn78/08/16.jpg)
11. 展開図の「B-54」「B-55」を切り取って折り線指示に従って折り、絵柄を合わせて下図のように接着します。
![](images/otona/cvn78/08/17.jpg)
下図のように、絵柄を合わせながら筒状に接着します。
![](images/otona/cvn78/08/18.jpg)
12. 展開図の「B-56」を切り取って折り線指示に従って折り、上でつくったパーツに絵柄を合わせて、下図のように筒状に接着します。
![](images/otona/cvn78/08/19.jpg)
13. 展開図の「B-57」を切り取って折り線指示に従って折り、上でつくったパーツに絵柄を合わせて、下図のように筒状に接着します。
![](images/otona/cvn78/08/20.jpg)

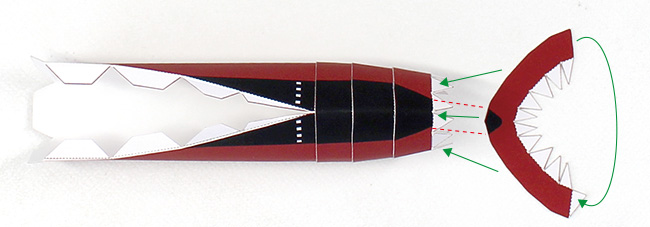

14. 展開図の「B-58」を切り取って折り線指示に従って折り、上でつくったパーツに絵柄を合わせて、下図のように筒状に接着します。
![](images/otona/cvn78/08/21.jpg)
15. 展開図の「B-59」を切り取って折り線指示に従って折り、指の腹を使い全体に丸みをつけ、下図のように接着します。
![](images/otona/cvn78/08/22.jpg)
16. 上でつくったパーツを、14でつくったパーツに、接合線を合わせて接着します。
![](images/otona/cvn78/08/23.jpg)
17. 上でつくったパーツを、船体の艦首下部に、絵柄を合わせて船体を挟み込むように接着します。
![](images/otona/cvn78/08/24.jpg)
このようになります。
![](images/otona/cvn78/08/25.jpg)
