1. 展開図の「B-22」「B-23」「B-24」「B-25」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/07/01.jpg)
後部を接着します。
![](images/otona/cvn78/07/02.jpg)
全部を接着します。
![](images/otona/cvn78/07/03.jpg)
2. 「舷側をつくる-2」で保管しておいた展開図の「B-21」の3個を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/07/04.jpg)

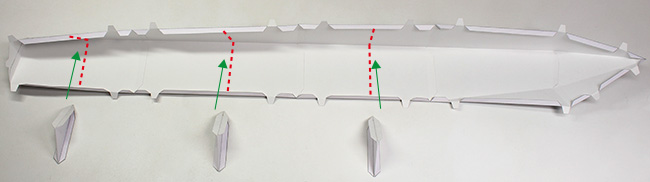

3. 上でつくったパーツを、1でつくったパーツの裏面側の、赤点で示した位置に接着します。(補強用のパーツになります)
![](images/otona/cvn78/07/05.jpg)
4. 上でつくったパーツを、「舷側をつくる-2」でつくったパーツに、形を合わせて下図のように接着します。
![](images/otona/cvn78/07/06.jpg)
5. 展開図の「B-26」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/07/07.jpg)
6. 上でつくったパーツを、4でつくったパーツに、形を合わせて下図のように接着します。
![](images/otona/cvn78/07/08.jpg)
7. 展開図の「B-27」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/07/09.jpg)
8. 展開図の「B-28」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/07/10.jpg)
9. 上でつくったパーツと、7でつくったパーツを、下図のように接着します。
![](images/otona/cvn78/07/11.jpg)
10. 上でつくったパーツを、6でつくったパーツの差込口に差し込んで、裏面側で接着します。隙間が開かないように奥までしっかり差し込んで、慎重に接着してください。
![](images/otona/cvn78/07/12.jpg)
11. 展開図の「B-29」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/07/13.jpg)
12. 上でつくったパーツを、10でつくったパーツの差込口に差し込んで、裏面側で接着します。隙間が開かないように奥までしっかり差し込んで、慎重に接着してください。
![](images/otona/cvn78/07/14.jpg)
