イージス護衛艦「きりしま」後部構造物をつくる
後部構造物の組み立てイメージ
組み立て手順
1. パーツ128の準備
展開図の「128」を切り取って、黄色で示した部分を完全に折り返し、裏側で接着します。赤で囲んだ部分を切り抜きます。
裏側から見るとこのようになります。
2. パーツ129の組み立て
展開図の「129」を切りとって、組立指定図に従って折り、矢印で示した部分を接着します。
3. パーツ130,131の組み立て
展開図の「130」と「131」を切り取って組立指定図に従って折り、矢印で示した部分を接着します。
4. パーツ129と130,131の結合
上のパーツと、2でつくったパーツの裏面同士を接着します。
5. パーツ128への巻きぐせ

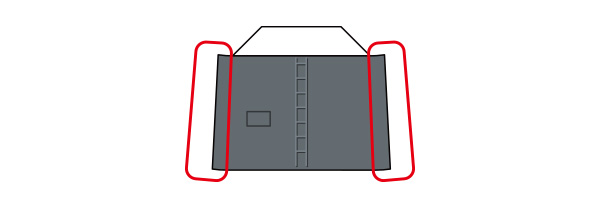

1でつくったパーツの、赤で囲んだ部分に棒などに巻きつけて丸みを付けておきます。
6. 後部構造物本体の組み立て
上のパーツに、4でつくったパーツを差し込み、裏側で接着します。
7. パーツ132の準備
展開図の「132」を切り取って組立指定図に従って折り、黄色で示した部分の裏面同士を接着します。
8. パーツ132の取り付け
上のパーツを、6でつくったパーツに差し込み、裏側で接着します。
9. パーツ133の組み立て
展開図の「133」を切り取って組立指定図に従って折り、赤で囲んだ部分に棒などに巻きつけて丸みを付けておきます。
矢印で示した部分を接着します。
10. 後部構造物上部の取り付け
上でつくったパーツの「前」と書かれた面に、8でつくったパーツを接着します。まず、赤い点線で囲った全面部分だけ接着します。
次に、下図の部分を①、②の順に接着します。
次に、下図の赤い点線で囲った全面部分だけ接着します。青い点線で囲った部分は接着しないように注意してください。
11. パーツ134の準備
展開図の「134」を切り取って組立指定図に従って折り、赤で囲んだ部分に棒などに巻きつけて丸みを付けておきます。
赤で囲んだ部分を切り抜きます。
12. パーツ135の取り付け
展開図の「135」を切り取って組立指定図に従って折り、上でつくったパーツと接着します。
13. パーツ136の準備
展開図の「136」を切り取って組立指定図に従って折り、赤で囲んだ部分に棒などに巻きつけて丸みを付けておきます。
14. パーツ136の取り付け
上でつくったパーツと、12でつくったパーツを接着します。
15. パーツ137の取り付け
展開図の「137」を切り取って組立指定図に従って折り、上でつくったパーツと接着します。
16. パーツ138,139の準備

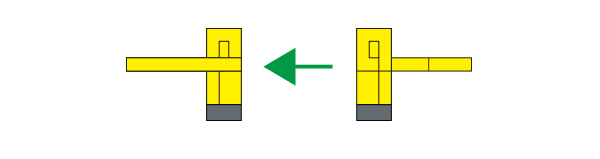

展開図の「138」と「139」を切り取って組立指定図に従って折り、黄色で示した部分の裏面同士を接着します。
17. パーツ138,139の取り付け
上のパーツを、15でつくったパーツに差し込み、裏側で接着します。
18. 後部構造物の結合
上のパーツと、10でつくったパーツの赤枠で囲った部分を接着します。
19. パーツ140の組み立て
展開図の「140」を切り取って組立指定図に従って折り、赤で囲んだ部分に棒などに巻きつけて丸みを付けておきます。矢印で示した部分を接着します。
このようになります。
20. パーツ140の取り付け
上でつくったパーツを18でつくったパーツの内側に接着します。（前後に注意してください。）
21. パーツ141,142の組み立て
展開図の「141」と「142」を切り取って組立指定図に従って折り、赤枠で囲った部分を切り抜き、矢印で示した部分を接着します。
22. パーツ143の準備
展開図の「143」を切り取って組立指定図に従って折り、赤枠で囲った部分を切り抜きます。
下の赤で囲んだ部分に棒などに巻きつけて丸みを付けておきます。
23. パーツ143と141,142の結合
上のパーツと、21でつくったパーツの、赤枠で囲った部分の裏面同士を接着します。
両側を閉じるように接着します。
24. 艦橋後部構造物の取り付け
上で作ったパーツに、20でつくったパーツを差し込み、裏側で接着します。
25. パーツ144の準備
展開図の「144」を切り取って組立指定図に従って折り、赤枠で囲った部分と、ハサミマークの部分を切り抜きます。
26. パーツ145の準備
展開図の「145」を切り取って組立指定図に従って折り、赤枠で囲った部分を切り抜きます。
下の赤で囲んだ部分に棒などに巻きつけて丸みを付けておきます。
27. パーツ144と145の結合
上でつくったパーツと、25でつくったパーツを接着します。最初に赤枠で囲った部分にのりしろを差し込んでください。
28. 後部構造物への取り付け
上で作ったパーツに、24でつくったパーツを差し込み、裏側で接着します。
29. パーツ146の組み立て
展開図の「146」を切りとって、組立指定図に従って折り、矢印で示した部分を接着します。
30. 後部構造物への取り付け
上で作ったパーツに、28でつくったパーツを差し込み、裏側で接着します。
31. パーツ147の組み立て
展開図の「147」を切りとって、組立指定図に従って折り、赤で囲んだ部分に棒などに巻きつけて丸みを付けておきます。
矢印で示した部分を接着します。
矢印で示した部分に接着します。前後に注意してください。
32. パーツ148の準備
展開図の「148」を切り取って組立指定図に従って折り、黄色で示した部分の裏面同士を接着します。
上で作ったパーツを、30でつくったパーツに差し込み、裏側で接着します。
33. パーツ148,149の準備
展開図の「148」と「149」を切り取って組立指定図に従って折り、黄色で示した部分の裏面同士を接着します。
34. 後部構造物への取り付け
上でつくった2つのパーツを、32でつくったパーツに接着します。
35. パーツ150の組み立て
展開図の「150」を切り取って組立指定図に従って折り、箱状に組み立てます。
36. パーツ151,152の準備
展開図の「151」と「152」を切り取って組立指定図に従って折り、裏面同士を接着します。
37. パーツ150への取り付け
上でつくったパーツを、35でつくったパーツに接着します。
38. パーツ153の組み立て
展開図の「153」を切り取って、丸みをつけて円柱状に接着します。
39. パーツ154の取り付け
展開図の「154」を切り取って、上でつくったパーツのフチに断面接着します。
40. パーツ155の組み立て
展開図の「155」を切り取って組立指定図に従って折り、箱状に組み立てます。
41. パーツ156,157の準備
展開図の「156」と「157」を切り取って組立指定図に従って折り、裏面同士を接着します。
42. パーツ155への取り付け
上でつくったパーツを、40でつくったパーツの、赤丸で囲った位置に接着します。
43. ミサイルランチャー部の結合
上でつくったパーツを、42でつくったパーツに接着します。
44. 後部構造物への取り付け
上でつくったパーツと、37でつくったパーツを、34でつくったパーツに接着します。
45. パーツ158,159の準備
展開図の「158」と「159」を切り取って組立指定図に従って折り、黄色で示した部分の裏面同士を接着します。
46. 後部構造物への取り付け
上でつくったパーツを、44でつくったパーツに接着します。
47. パーツ160,161の準備
展開図の「160」と「161」を切り取って組立指定図に従って折り、黄色で示した部分の裏面同士を接着します。
48. 後部構造物への取り付け
上でつくったパーツを、46でつくったパーツに接着します。
49. パーツ162,163の準備
展開図の「162」と「163」を切り取って組立指定図に従って折り、黄色で示した部分の裏面同士を接着します。
50. 後部構造物への取り付け
上でつくったパーツを、48でつくったパーツに接着します。
51. パーツ164,165の準備
展開図の「164」と「165」を切り取って、写真を参考に巻きぐせを付けておきます。
まず、裏面同士を少しずらして接着します。
残りの裏面同士を、巻きつける要領で接着します。
52. パーツ166～169の組み立て
「166」~「169」も同様に接着します。
53. 煙突部の取り付け
上で作ったパーツを、50でつくったパーツに接着します。
54. パーツ170,171の準備
展開図の「170」と「171」を切り取って組立指定図に従って折り、黄色で示した部分の裏面同士を接着します。
55. 後部構造物への取り付け
上でつくったパーツを、53でつくったパーツに接着します。
56. パーツ172,173の準備
展開図の「172」と「173」を切り取って組立指定図に従って折り、黄色で示した部分の裏面同士を接着します。
57. 後部構造物の完成
上でつくったパーツを、55でつくったパーツに接着します。このようになります。
