イージス護衛艦「きりしま」艦橋をつくる-2
艦橋の組み立てイメージ（続き）
組み立て手順
1. パーツ91の準備
展開図の「91」を切り取って組立指定図に従って折ります。

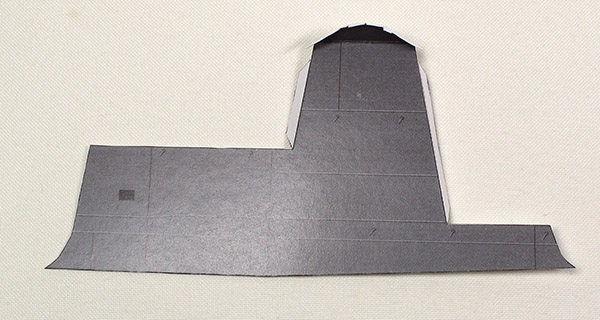

3. パーツ92の準備
展開図の「92」を切り取って組立指定図に従って折ります。

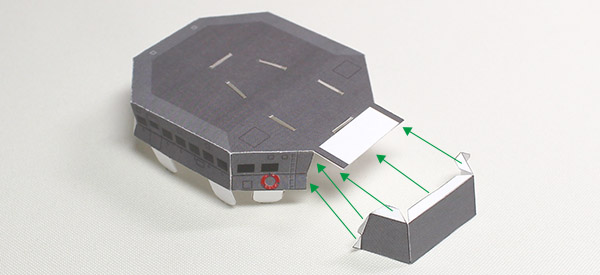

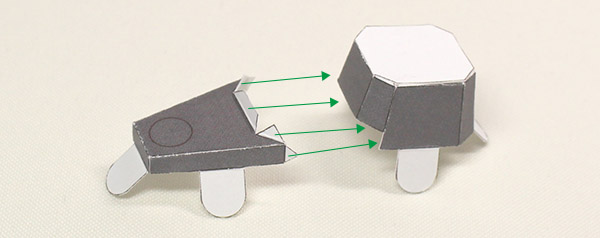

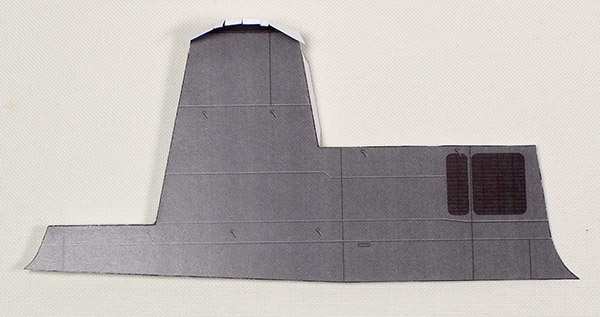

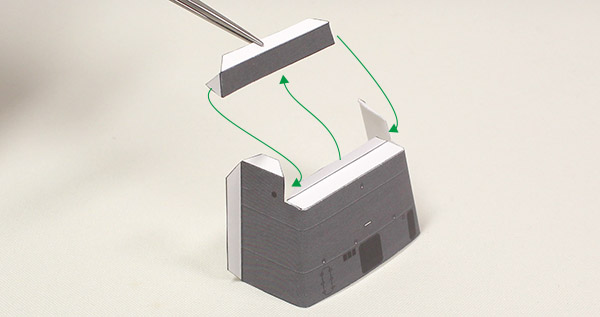

4. パーツ92の取り付け

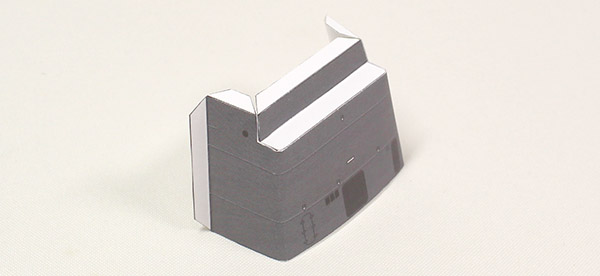

上でつくったパーツと、2でつくったパーツを同様に接着します。
5. パーツ93の準備

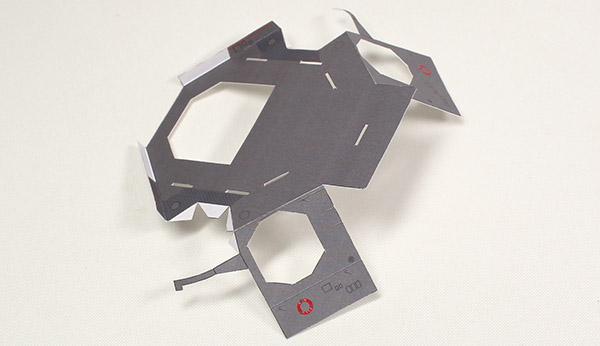

展開図の「93」を切り取って組立指定図に従って折ります。

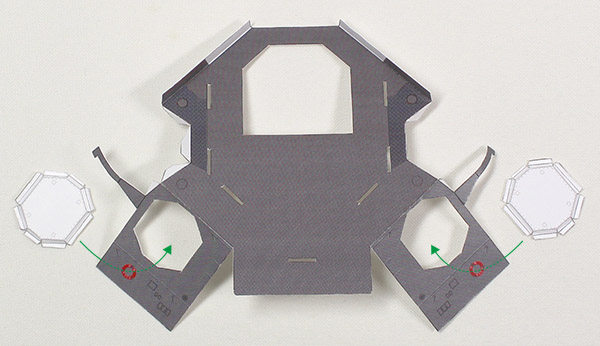

6. パーツ94の取り付け
展開図の「94」を切り取って組立指定図に従って折り、上でつくったパーツの左右の穴の裏面側から接着します。細いのりしろは上側になります。

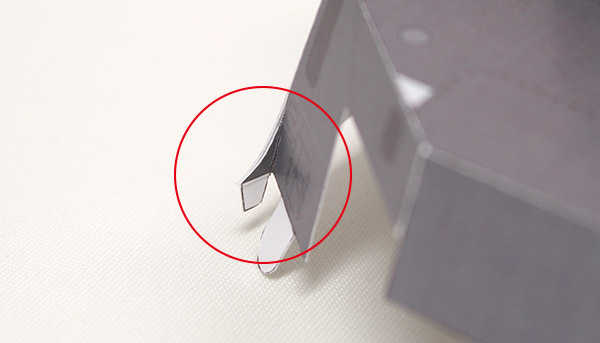

7. パーツ95の準備

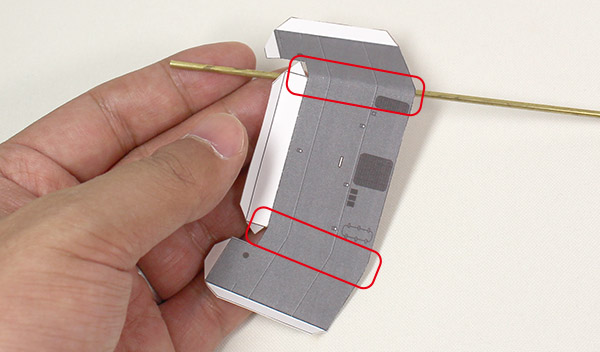

展開図の「95」を切り取って組立指定図に従って折ります。下の赤丸の部分は細い丸棒などをつかい、角丸で折ります。
8. パーツ96の取り付け
展開図の「96」を切り取って組立指定図に従って折り、上でつくったパーツと接着します。
このようになります。

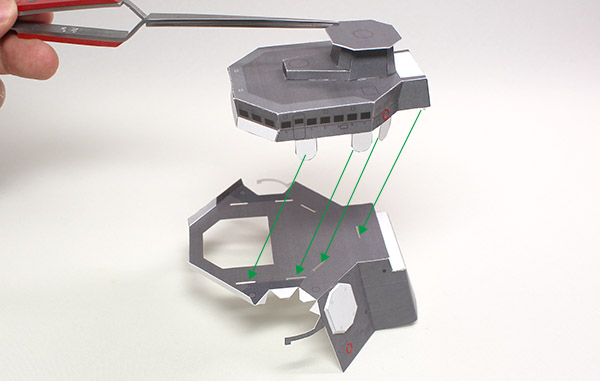

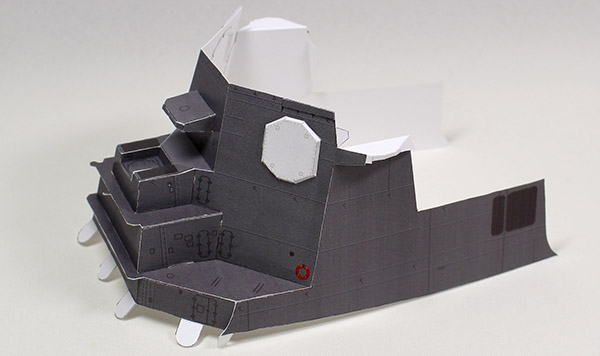

9. 艦橋上部構造物の結合
上でつくったパーツと、6でつくったパーツを接着します。
10. パーツ97の組み立て

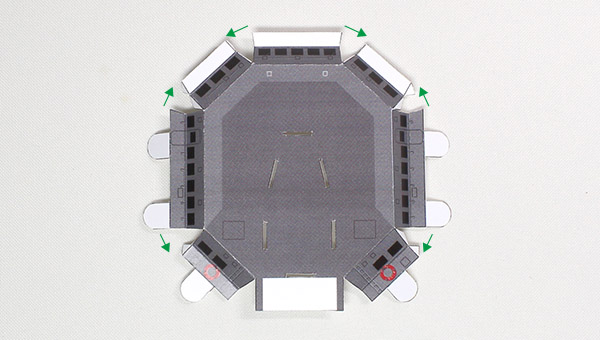

展開図の「97」を切り取って組立指定図に従って折り、矢印で示した部分を接着します。
11. 艦橋構造物の結合

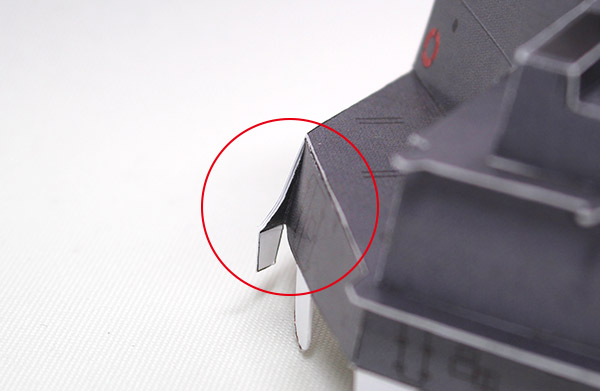

上でつくったパーツと、9でつくったパーツを接着します。下の赤丸の部分は裏面同士を接着します。

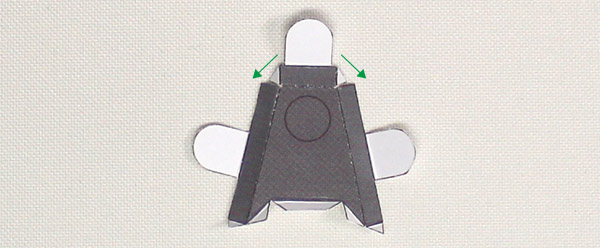

12. パーツ98の組み立て

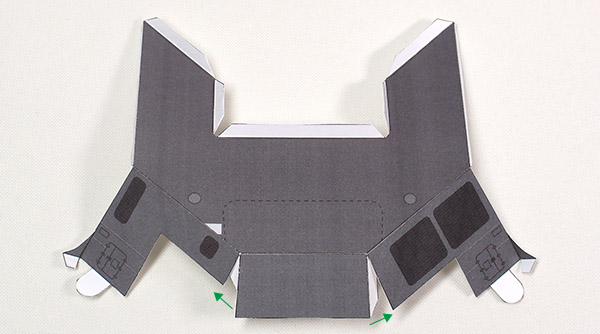

展開図の「98」を切り取って組立指定図に従って折り、矢印で示した部分を接着します。

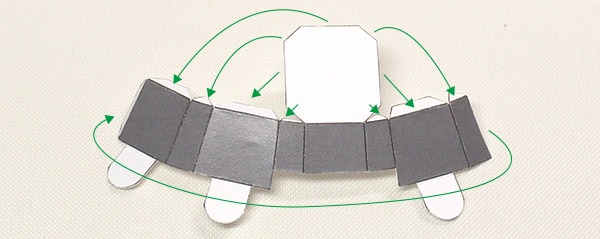

13. パーツ99の組み立て
展開図の「99」を切り取って組立指定図に従って折り、矢印で示した部分を接着します。
14. パーツ98と99の結合
上でつくったパーツと、12でつくったパーツを接着します。
15. パーツ100,101の準備

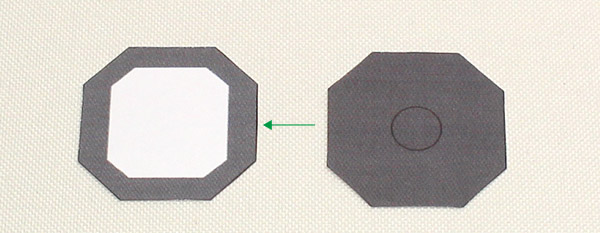

展開図の「100」と「101」を切り取り、裏面同士を接着します。
16. レーダー部品の取り付け
上でつくったパーツと、14でつくったパーツを接着します。
17. パーツ102の組み立て
展開図の「102」を切り取って組立指定図に従って折り、矢印で示した部分を接着します。

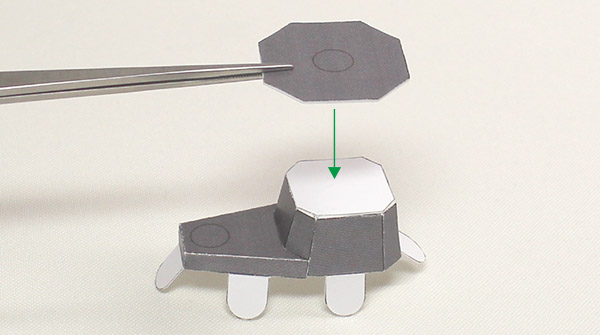

18. パーツ103の取り付け

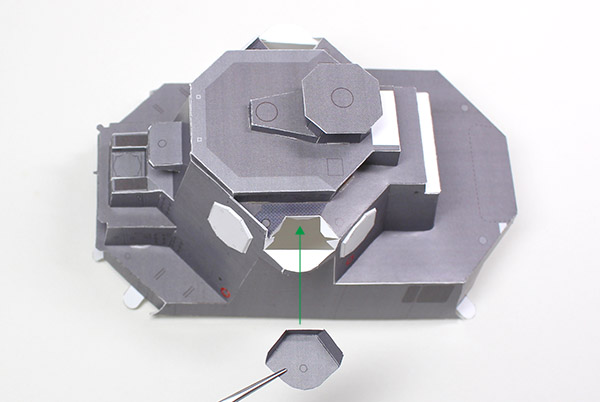

展開図の「103」を切り取って組立指定図に従って折り、上でつくったパーツと接着します。
19. レーダー部品の取り付け
上でつくったパーツと、16でつくったパーツを接着します。
20. レーダー支柱の取り付け
上でつくったパーツと、17でつくったパーツを接着します。赤丸部分ののりしろを接着します。

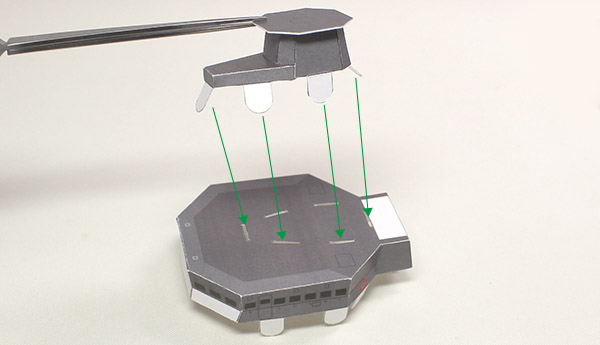

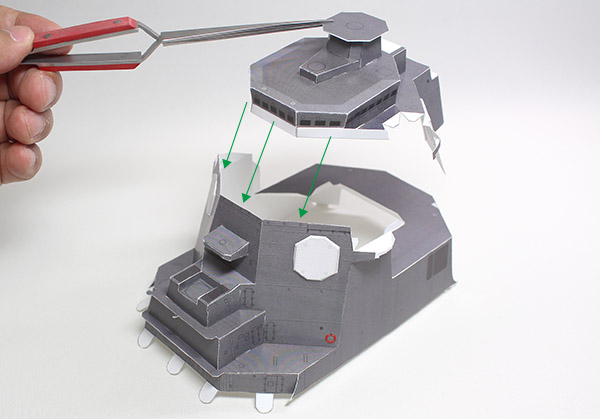

21. 艦橋上部構造物の取り付け

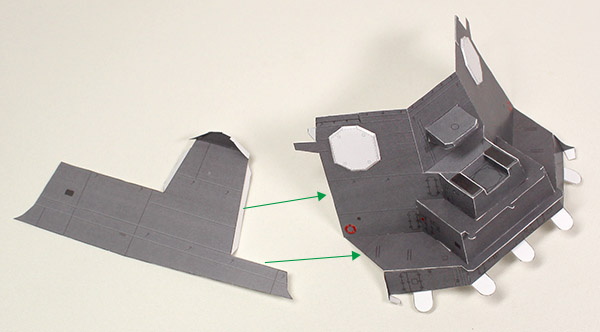

上でつくったパーツと、11でつくったパーツを接着します。

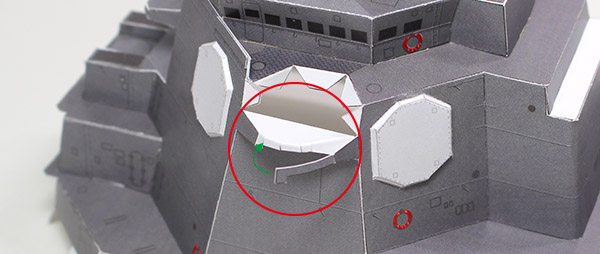

後部も接着します。

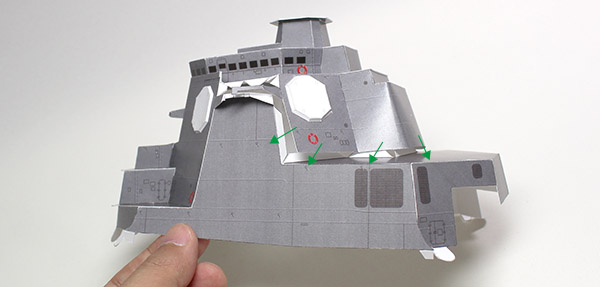

ひっくり返して裏面側から接着するとやりやすいです。

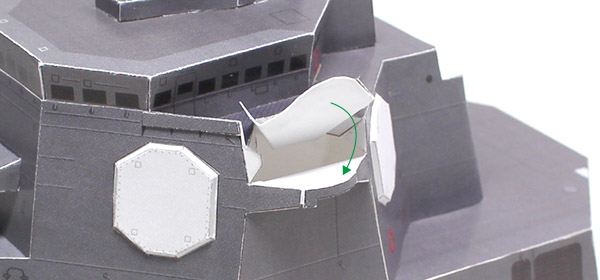

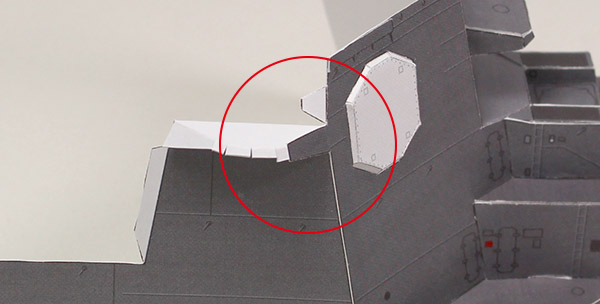

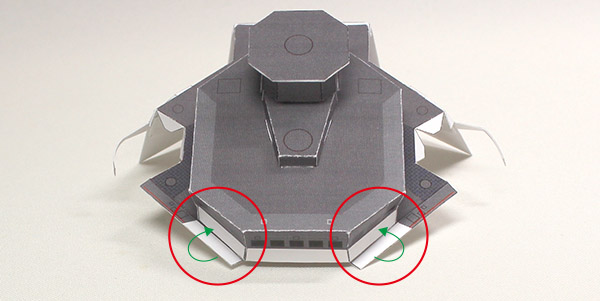

赤丸部分をかぶせる要領で接着します。
22. パーツ103(艦橋側面)の組み立て
展開図の「103」を切り取って組立指定図に従って折り、矢印で示した部分を接着します。

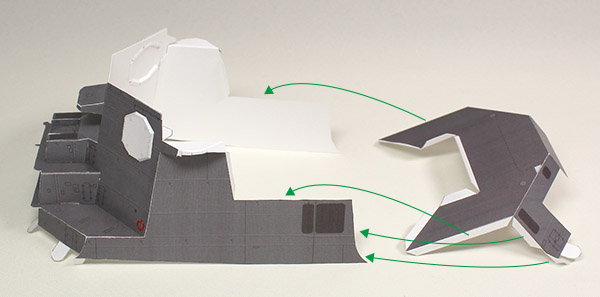

23. 艦橋側面部品の取り付け

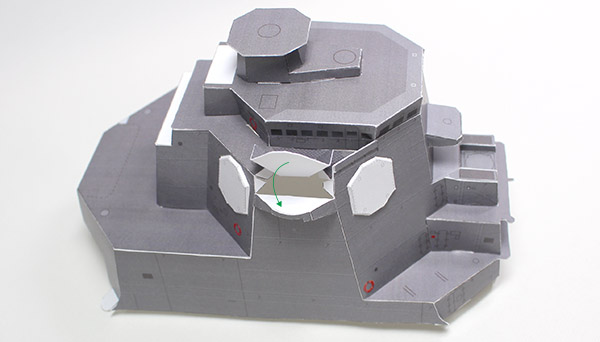

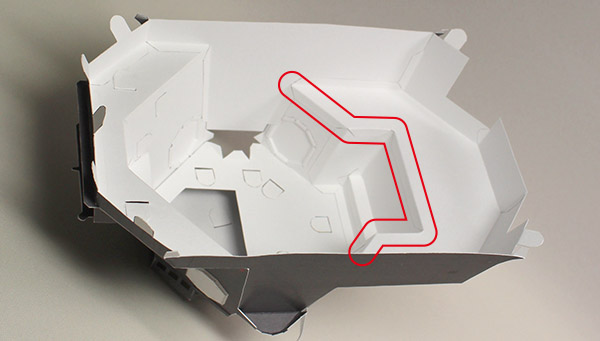

上でつくったパーツと、21でつくったパーツを接着します。まず上ののりしろに接着した後、下図の要領で接着し、残りののりしろは裏面側から接着します。

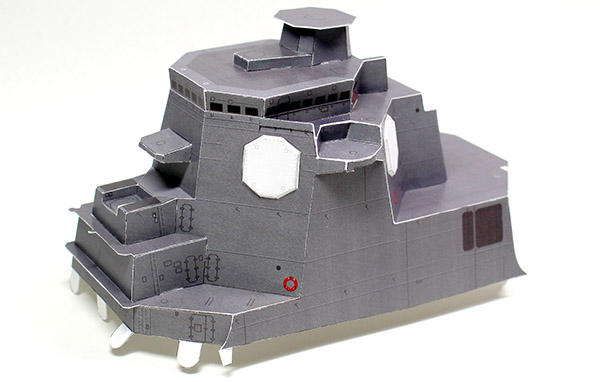

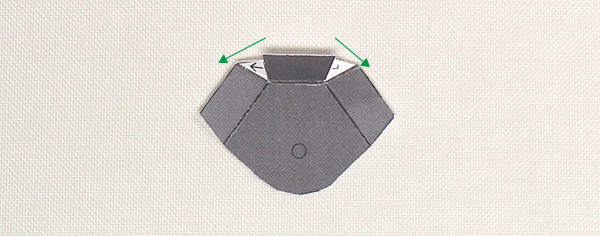

24. パーツ104(艦橋右舷側)の取り付け
展開図の「104」を同様に作り、上でつくったパーツの右舷側に接着します。
