1. 展開図の「d-76」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/18/01.jpg)
2. 上でつくったパーツを、飛行甲板の左舷に接着します。
![](images/otona/cvn78/18/02.jpg)
3. 展開図の「d-77」を切り取って折り線指示に従って折り、裏面同士を接着します。
![](images/otona/cvn78/18/03.jpg)

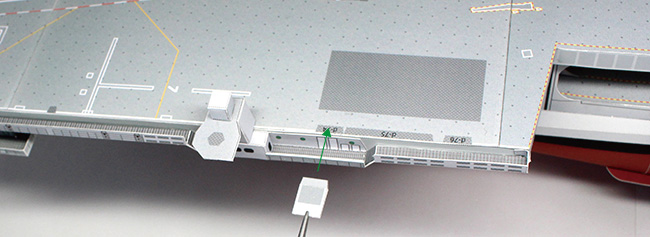

4. 上でつくったパーツを、飛行甲板の右舷に接着します。
![](images/otona/cvn78/18/04.jpg)
5. 展開図の「d-78」を切り取って折り線指示に従って折り、裏面同士を接着します。
![](images/otona/cvn78/18/05.jpg)
6. 上でつくったパーツを、飛行甲板の右舷に接着します。
![](images/otona/cvn78/18/06.jpg)
7. 展開図の「d-79」を切り取って折り線指示に従って折り、裏面同士を接着します。
![](images/otona/cvn78/18/07.jpg)
8. 上でつくったパーツを、飛行甲板の右舷に接着します。
![](images/otona/cvn78/18/08.jpg)
9. 展開図の「d-80」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/18/09.jpg)
10. 展開図の「d-81」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/18/10.jpg)
11. 上でつくったパーツと、9でつくったパーツを、下図のように接着します。
![](images/otona/cvn78/18/11.jpg)
12. 上でつくったパーツを、船体の後部に接着します。
![](images/otona/cvn78/18/12.jpg)
13. 展開図の「d-82」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/18/13.jpg)
14. 上でつくったパーツを、船体の後部に接着します。
![](images/otona/cvn78/18/14.jpg)
15. 展開図の「d-83」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/18/15.jpg)
16. 展開図の「d-84」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/18/16.jpg)
17. 上でつくったパーツと、15でつくったパーツを、下図のように接着します。
![](images/otona/cvn78/18/17.jpg)
18. 展開図の「d-85」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/18/18.jpg)
19. 上でつくったパーツと、17でつくったパーツを、下図のように接着します。
![](images/otona/cvn78/18/19.jpg)
20. 上でつくったパーツを、船体の後部に接着します。
![](images/otona/cvn78/18/20.jpg)
21. 展開図の「d-86」「d-87」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/18/21.jpg)
22. 展開図の「d-88」の2個を切り取り、裏面同士を接着します。
![](images/otona/cvn78/18/22.jpg)
23. 上でつくったパーツと、21でつくったパーツを、下図のように接着します。同じものを2個つくります。
![](images/otona/cvn78/18/23.jpg)
24. 上でつくったパーツを、船体の側面に下図のように接着します。反対側も同様に接着します。
![](images/otona/cvn78/18/24.jpg)
25. 展開図の「d-89」を切り取って折り線指示に従って折り、裏面同士を接着します。
![](images/otona/cvn78/18/25.jpg)

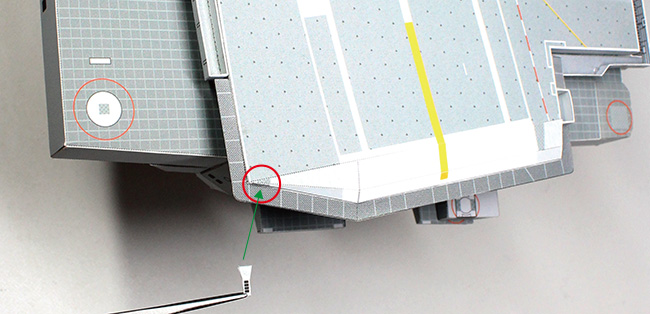

26. 上でつくったパーツを、飛行甲板後部の赤丸で示した部分に、下図のように接着します。
![](images/otona/cvn78/18/26.jpg)
27. 展開図の「d-90」を切り取って折り線指示に従って折り、裏面同士を接着します。
![](images/otona/cvn78/18/27.jpg)
28. 上でつくったパーツを、飛行甲板後部の赤丸で示した部分に、下図のように接着します。
![](images/otona/cvn78/18/28.jpg)
29. 展開図の「d-91」を切り取って折り線指示に従って折り、裏面同士を接着します。
![](images/otona/cvn78/18/29.jpg)
30. 上でつくったパーツを、飛行甲板の赤丸で示した部分に、下図のように接着します。
![](images/otona/cvn78/18/30.jpg)
![](images/otona/cvn78/18/30-2.jpg)
![](images/otona/cvn78/18/30-3.jpg)
