1. 展開図の「d-41」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/17/01.jpg)
2. 展開図の「d-42」「d-43」「d-44」を切り取って折り線指示に従って折り、上でつくったパーツと下図のように接着します。
![](images/otona/cvn78/17/02.jpg)
3. 上でつくったパーツを、飛行甲板下の右舷に接着します。
![](images/otona/cvn78/17/03.jpg)
★2023年2月以前に船体を組み立てていた方は赤枠で示した部分が下図のようになっていますが、そのまま上に接着してください。
![](images/otona/cvn78/17/03-2.jpg)
4. 展開図の「d-45」を切り取って折り線指示に従って折り、裏面同士を接着します。
![](images/otona/cvn78/17/04.jpg)
5. 展開図の「d-46」「d-47」を切り取って折り線指示に従って折り、上でつくったパーツと裏面同士を接着します。
![](images/otona/cvn78/17/05.jpg)
6. 展開図の「d-48」「d-49」を切り取って折り線指示に従って折り、裏面同士を接着します。
![](images/otona/cvn78/17/06.jpg)
7. 上でつくったパーツと、5でつくったパーツを、下図のように接着します。
![](images/otona/cvn78/17/07.jpg)
8. 展開図の「d-50」を切り取り、上でつくったパーツを下図のように接着します。向きに注意してください。
![](images/otona/cvn78/17/08.jpg)

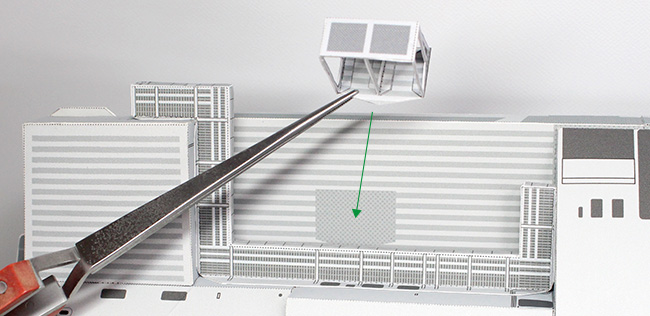

9. 上でつくったパーツを、飛行甲板下の右舷に形を合わせて接着します。
![](images/otona/cvn78/17/09.jpg)
10. 展開図の「d-51」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/17/10.jpg)
11. 展開図の「d-52」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/17/11.jpg)
12. 上でつくったパーツと、10でつくったパーツを、下図のように接着します。
![](images/otona/cvn78/17/12.jpg)
13. 展開図の「d-53」「d-54」を切り取り、裏面同士を接着します。
![](images/otona/cvn78/17/13.jpg)
14. 上でつくったパーツと、12でつくったパーツを、下図のように接着します。
![](images/otona/cvn78/17/14.jpg)
15. 上でつくったパーツを、飛行甲板下の左舷に接着します。
![](images/otona/cvn78/17/15.jpg)
16. 上で接着したパーツの、赤丸で示した部分のノリシロを接着します。
![](images/otona/cvn78/17/16.jpg)
17. 展開図の「d-55」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/17/17.jpg)
18. 展開図の「d-56」を切り取って折り線指示に従って折り、裏面同士を接着します。
![](images/otona/cvn78/17/18.jpg)
19. 上でつくったパーツと、17でつくったパーツを、下図のように接着します。
![](images/otona/cvn78/17/19.jpg)
20. 上でつくったパーツを、飛行甲板の左舷に接着します。
![](images/otona/cvn78/17/20.jpg)
21. 展開図の「d-57」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/17/21.jpg)
22. 展開図の「d-58」の2個を切り取って折り線指示に従って折り、下図のようにを接着します。
![](images/otona/cvn78/17/22.jpg)
23. 上でつくったパーツと、21でつくったパーツを、下図のように接着します。
![](images/otona/cvn78/17/23.jpg)
24. 上でつくったパーツを、飛行甲板の右舷に接着します。
![](images/otona/cvn78/17/24.jpg)
25. 展開図の「d-59」「d-60」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/17/25.jpg)
26. 展開図の「d-61」を切り取って折り線指示に従って折り、上でつくったパーツに接着します。
![](images/otona/cvn78/17/26.jpg)
27. 展開図の「d-62」を切り取って折り線指示に従って折り、上でつくったパーツに接着します。
![](images/otona/cvn78/17/27.jpg)
28. 展開図の「d-63」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/17/28.jpg)
29. 上でつくったパーツと、27でつくったパーツを、下図のように接着します。矢印の向きに注意してください。
![](images/otona/cvn78/17/29.jpg)
30. 展開図の「d-64」を切り取って折り線指示に従って折り、上でつくったパーツに接着します。
![](images/otona/cvn78/17/30.jpg)
31. 展開図の「d-65」を切り取り、上でつくったパーツに接着します。
![](images/otona/cvn78/17/31.jpg)
32. 上でつくったパーツを、飛行甲板の右舷に接着します。
![](images/otona/cvn78/17/32.jpg)
33. 展開図の「d-66」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/17/33.jpg)
34. 展開図の「d-67」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/17/34.jpg)
35. 上でつくったパーツと、33でつくったパーツを、下図のように接着します。
![](images/otona/cvn78/17/35.jpg)

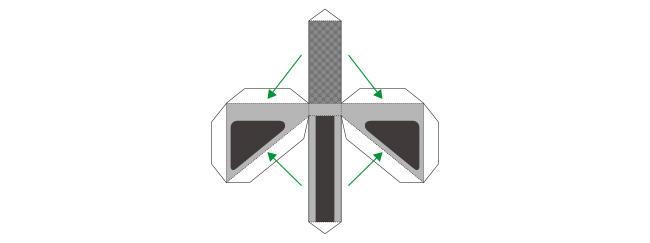

36. 展開図の「d-68」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/17/36.jpg)
37. 上でつくったパーツと、35でつくったパーツを、下図のように接着します。
![](images/otona/cvn78/17/37.jpg)
38. 展開図の「d-69」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/17/38.jpg)
39. 上でつくったパーツと、37でつくったパーツを、下図のように接着します。
![](images/otona/cvn78/17/39.jpg)
40. 上でつくったパーツを、飛行甲板の右舷に接着します。
![](images/otona/cvn78/17/40.jpg)
41. 展開図の「d-70」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/17/41.jpg)
42. 展開図の「d-71」を切り取って折り線指示に従って折り、裏面同士を接着します。
![](images/otona/cvn78/17/42.jpg)
43. 上でつくったパーツと、41でつくったパーツを、下図のように接着します。
![](images/otona/cvn78/17/43.jpg)
44. 展開図の「d-72」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/17/44.jpg)
45. 展開図の「d-73」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/17/45.jpg)
46. 上でつくったパーツと、44でつくったパーツを、下図のように接着します。
![](images/otona/cvn78/17/46.jpg)
47. 上でつくったパーツと、43でつくったパーツを、下図のように接着します。
![](images/otona/cvn78/17/47.jpg)
48. 上でつくったパーツを、飛行甲板下の左舷に接着します。
![](images/otona/cvn78/17/48.jpg)

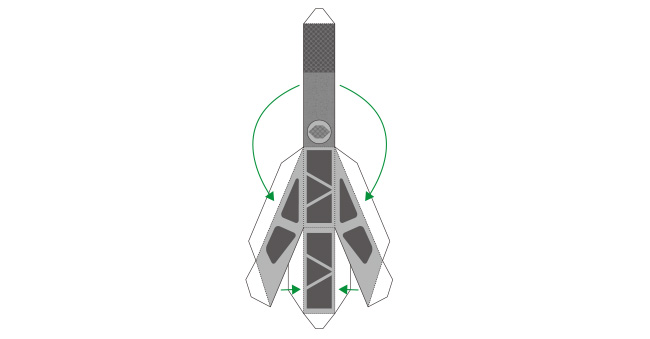

49. 展開図の「d-74」を切り取って折り線指示に従って折り、下図のように接着します。
![](images/otona/cvn78/17/49.jpg)
50. 展開図の「d-75」の2個を切り取って折り線指示に従って折り、下図のようにを接着します。
![](images/otona/cvn78/17/50.jpg)
51. 上でつくったパーツと、49でつくったパーツを、下図のように接着します。
![](images/otona/cvn78/17/51.jpg)
52. 上でつくったパーツを、飛行甲板下の左舷に接着します。
![](images/otona/cvn78/17/52.jpg)
