戦艦大和オプション 零式水上観測機
零式水上観測機 完成イメージ
展開図PDFダウンロード
零式水上観測機
展開図 PDF組み立て手順
1. 胴体の組み立て
展開図の「1」と「2」を切り取り、組立指定図に従って折り、裏面同士を接着します。パーツ番号ですが、カタパルト配置タイプは「c・・」、甲板配置タイプは「d・・」と表記しています。
2. 主翼の取り付け
展開図の「3」を切り取り、組立指定図に従って折り、上でつくったパーツの裏面と接着します。
3. 水平尾翼の準備
「4」と「5」を切り取り、裏面同士を接着します。
4. 左側水平尾翼の取り付け
上でつくったパーツの断面に接着剤を塗り、機体の左側に接着します。
5. 右側水平尾翼の取り付け
「6」と「7」も同様につくり、機体の反対側に接着します。
6. 上部主翼支柱の組み立て
「8」と「9」を切り取り、組立指定図に従って折り、裏面同士を接着します。これを2つつくります。
7. 上部主翼支柱の取り付け
上のパーツを、主翼上面の両側に接着します。甲板配置タイプの場合はこれで完成です。横から見るとこのような形になります。
8. 上部主翼の準備
「10」と「11」を切り取り、裏面同士を接着します。

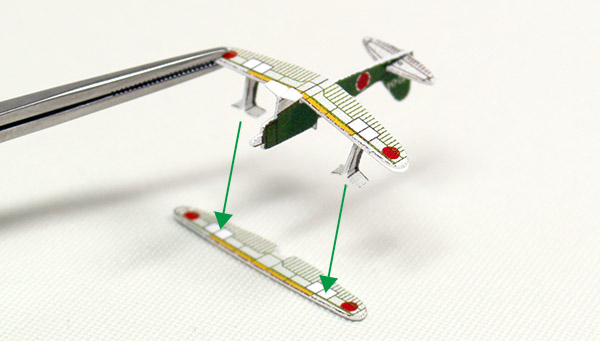

9. 上部主翼の取り付け
上のパーツの明るい色の面に、下の写真を参考にして機体を接着します。
10. フロートの組み立て
「12」と「13」を切り取り、組立指定図に従って折り、裏面同士を接着します。カタパルト配置タイプと甲板配置タイプはのりしろの有無が異なります。下図はカタパルト配置タイプです。
11. フロートの取り付け
機体下部ののりしろで、上のパーツを挟む形で接着します。
12. フロート支柱の組み立て
「14」と「15」を切り取り、組立指定図に従って折り、裏面同士を接着します。これを2つつくります。
13. フロート支柱の取り付けと完成
上のパーツを、主翼下面の両側に接着します。カタパルト配置タイプは、中央パーツののりしろを、大和のカタパルトに接着すれば完成です。
