「バージニア級攻撃型原子力潜水艦」 (1/200スケール)
「バージニア級攻撃型原子力潜水艦」1/200スケール 完成イメージ
アメリカ合衆国海軍「バージニア級攻撃型原子力潜水艦・ブロックⅣ」1/200スケールのペーパークラフトをつくっていきましょう。
展開図はA4用紙5枚で完成します。
はじめに：記号と用紙・印刷について
まず展開図内の記号の見方を覚えてください。記号は展開図に折り線の指定や、切り抜き箇所の指定、前方、上方などを示したものです。
記号の説明
- 折り線の指定は点線が「山折り」、点鎖線が「谷折り」の指定です。「山折り」とは、印刷面側が山状になる折り方で、折り線が山の頂上になるような形です。逆に「谷折り」とは、折り線が谷の底になるような形になります。
- 切り抜きを行う箇所はハサミマーク
で示しています。 - 前方向や上方向は矢印マーク
で示しています。 - パーツの接着を行う箇所を網点
で示しています。(※全ての接着箇所にあるわけではありません。)
推奨用紙と印刷について
このペーパークラフトの組み立てには、A4サイズのペーパークラフト専用紙（紙厚0.2～0.25mm程度、160～180g/m2程度）での印刷を推奨します。
ペーパークラフト専用紙は、大手の家電量販店などで購入できます。
一般的な推奨用紙はこちらです。
リンク
展開図の印刷をする前に「無料ペーパークラフトの作り方」ページを必ずご覧ください。指示する設定を行わないと、ページ毎にパーツの縮尺が一致しなくなる場合がございます。
展開図ダウンロード
組み立て手順
1. パーツ1の準備
展開図の「1」を切り取って折り線指示に従って折り、下図の様に丸みをつけておきます。
2. パーツ2の取り付け
展開図の「2」を切り取って折り線指示に従って折り、下図の様に裏面同士を接着します。
1でつくったパーツの、赤枠で示した部分の裏面側から下図の様に刺し通して接着します。前後を間違えないように注意してください。
3. パーツ3、4の取り付け

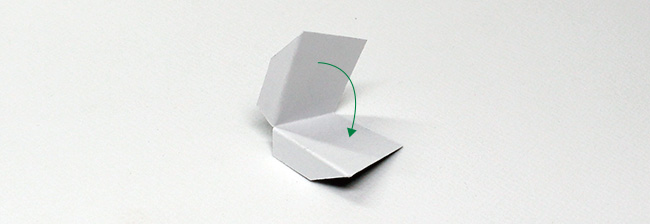

展開図の「3」を切り取って折り線指示に従って折り、下図の様に裏面同士を接着します。
2でつくったパーツの、赤枠で示した部分の裏面側から下図の様に刺し通して接着します。
展開図の「4」も同様に組み立てて、下図の様に反対側に接着します。
4. パーツ5、6の取り付け
展開図の「5」を切り取って折り線指示に従って折り、下図の様に裏面同士を接着します。

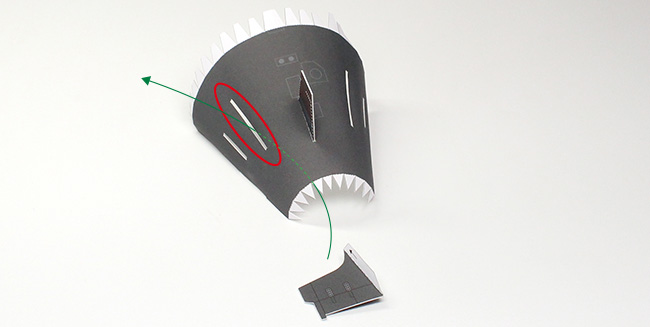

3でつくったパーツの、赤枠で示した部分の裏面側から下図の様に刺し通して接着します。
展開図の「6」も同様に組み立てて、下図の様に反対側に接着します。
5. パーツ7の取り付けと船首形成
展開図の「7」を切り取って折り線指示に従って折り、下図の様に裏面同士を接着します。
4でつくったパーツの、赤枠で示した部分の裏面側から下図の様に刺し通して接着します。
円錐状に接着します。
6. パーツ8の取り付け
展開図の「8」を切り取って折り線指示に従って折り、5でつくったパーツと下図の様に接着します。中央部分の絵柄と、接着線の位置を合せてください。
7. パーツ9の取り付け
展開図の「9」を切り取って折り線指示に従って折り、6でつくったパーツと下図の様に接着します。
8. パーツ10の取り付け
展開図の「10」を切り取って折り線指示に従って折り、7でつくったパーツと下図の様に接着します。
9. パーツ11の取り付け
展開図の「11」を切り取って折り線指示に従って折り、8でつくったパーツと下図の様に接着します。
10. パーツ12の取り付け
展開図の「12」を切り取って折り線指示に従って折り、9でつくったパーツと下図の様に接着します。
11. パーツ13の取り付け
展開図の「13」を切り取って折り線指示に従って折り、10でつくったパーツと下図の様に接着します。
12. パーツ14～16の組み立てと取り付け
展開図の「14」を切り取って折り線指示に従って折り、下図の様に裏面同士を接着します。「15」も同様に組み立てます。
展開図の「16」を切り取って折り線指示に従って折り、赤枠で示した部分の裏面側から下図の様に刺し通して接着します。
11でつくったパーツと下図の様に接着します。
13. パーツ17の取り付け

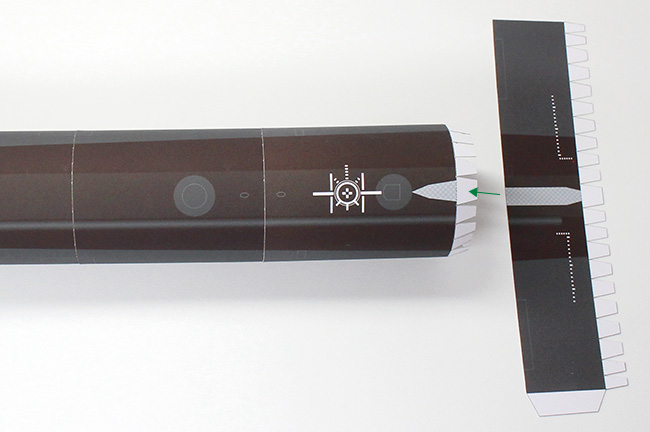

展開図の「17」を切り取って折り線指示に従って折り、12でつくったパーツと下図の様に接着します。
14. パーツ18の取り付け
展開図の「18」を切り取って折り線指示に従って折り、13でつくったパーツと下図の様に接着します。
15. パーツ19の取り付け
展開図の「19」を切り取って折り線指示に従って折り、14でつくったパーツと下図の様に接着します。
16. パーツ20の取り付け
展開図の「20」を切り取って折り線指示に従って折り、15でつくったパーツと下図の様に接着します。
17. 艦尾構造物の組み立て
展開図の「21」を切り取って折り線指示に従って折り、下図の様に接着します。
展開図の「22」と「23」を切り取り、両面に大きさを合せて接着します。
船体の後部に、下図の様に接着します。
18. パーツ24（プロペラシュラウド）の取り付け

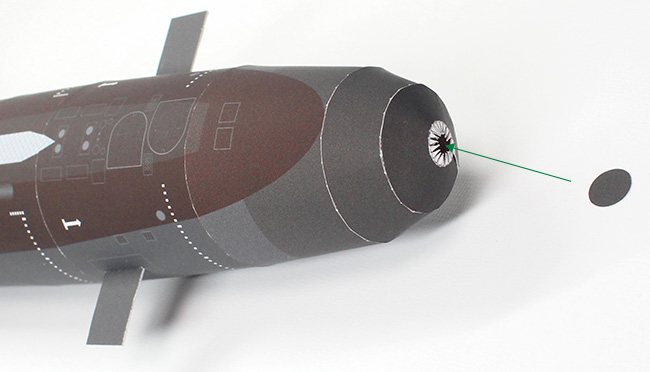

展開図の「24」を切り取り、円錐状に接着します。
船体の後部に、断面で接着します。
19. パーツ25～27（潜舵）の組み立て
展開図の「25」と「26」を切り取って折り線指示に従って折り、下図の様に接着します。
展開図の「27」を切り取って折り線指示に従って折り、下図の様に接着します。
下図の様に接着します。
20. セイル（艦橋構造物）の組み立て
展開図の「28」を切り取って折り線指示に従って折り、下図の様に接着します。
展開図の「29」を切り取り、形を合せて下図の様に接着します。
展開図の「30」を切り取り、形を合せて下図の様に接着します。
下図の位置に、形を合せて接着します。
21. パーツ31の取り付け
展開図の「31」を切り取って折り線指示に従って折り、下図の様に接着します。
下図の位置に、形を合せて接着します。
22. 展示台の組み立てと完成
展開図の「32」を切り取って折り線指示に従って折り、下図の様に接着します。
本体をのせます。（※接着はしません）
終了です。お疲れ様でした。
「バージニア級攻撃型原子力潜水艦・ブロックⅣ」について
「バージニア級」はアメリカの潜水艦戦力の中核をなし、弾道ミサイルなどを搭載しない攻撃型（SSN）に分類される原子力潜水艦です。
武装は魚雷発射管4基の他に、巡航ミサイル「トマホーク」のVLS（垂直発射機）モジュール12基を搭載し、機関は静穏性に優れたウォータージェット推進を採用しています。艦名には基本的に州名がつけられています。
