沈没戦艦「大和」 艦橋上部をつくる

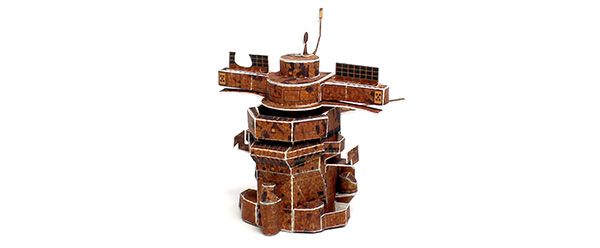

艦橋上部をつくる 完成イメージ
組み立て手順
1. パーツ22の組み立て

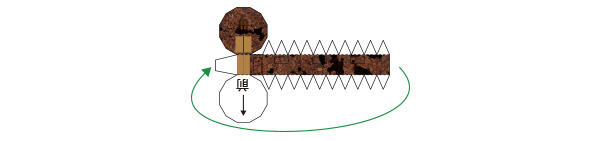

展開図の「22」を切り取って折り線指示に従って折り、下図のように接着します。
下図のように接着します。

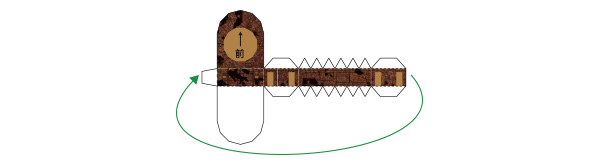

2. パーツ23の組み立て
展開図の「23」を切り取って折り線指示に従って折り、下図のように接着します。
下図のように接着します。
3. ステップ1と2パーツの接着
上でつくったパーツ(ステップ2で作成)を、1でつくったパーツ(ステップ1で作成)に、前後を間違えないように接着します。
4. パーツ24の組み立て
展開図の「24」を切り取って折り線指示に従って折り、下図のように接着します。
5. パーツ25, 26の組み立て

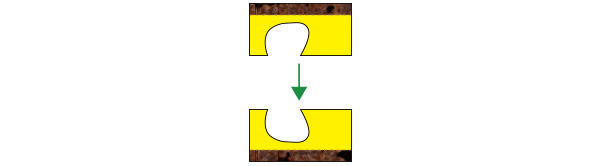

展開図の「25」と「26」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
6. ステップ4と5パーツの接着
上でつくったパーツ(ステップ5で作成)を、4でつくったパーツ(ステップ4で作成)に、前後を間違えないように接着します。
7. ステップ3と6パーツの接着とパーツ27-29の組み立て

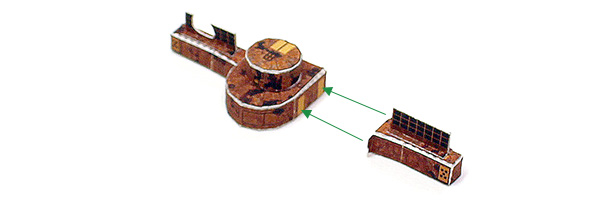

上でつくったパーツ(ステップ6で作成)を、3でつくったパーツ(ステップ3で作成)に、左右を間違えないように接着します。
展開図の「27」～「29」も同様に組み立ててを、反対側に接着します。
8. パーツ30, 31の組み立て
展開図の「30」と「31」を切り取って、裏面同士を接着します。
9. ステップ7と8パーツの接着

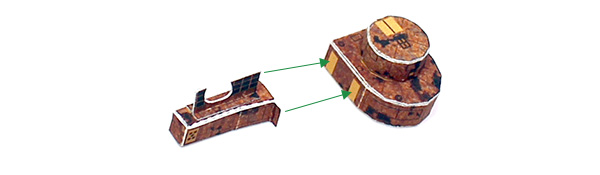

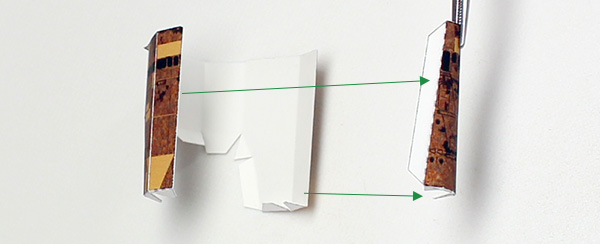

上でつくったパーツ(ステップ8で作成)と、7でつくったパーツ(ステップ7で完成した構造物)を、下図のように接着します。
10. パーツ32の組み立て
展開図の「32」を切り取って折り線指示に従って折り、下図のように接着します。
11. ステップ9と10パーツの接着
上でつくったパーツ(ステップ10で作成)と、9でつくったパーツ(ステップ9で完成した構造物)を、下図のように接着します。
12. パーツ33の組み立て

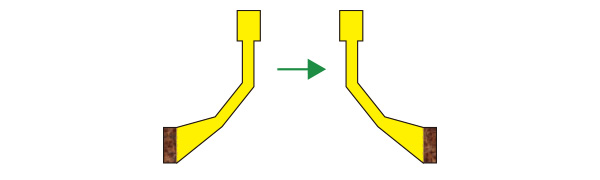

展開図の「33」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
13. ステップ11と12パーツの接着

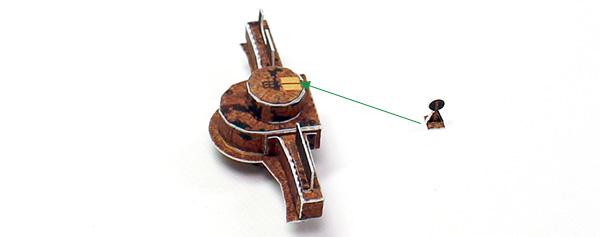

上でつくったパーツ(ステップ12で作成)と、11でつくったパーツ(ステップ11で完成した構造物)を、下図のように接着します。
14. パーツ34, 35の組み立て
展開図の「34」と「35」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
15. ステップ13と14パーツの接着
上でつくったパーツ(ステップ14で作成)と、13でつくったパーツ(ステップ13で完成した構造物)を、下図のように接着します。
16. パーツ36, 37の組み立て
展開図の「36」と「37」を切り取って折り線指示に従って折り、下図のように接着します。上下を間違えないように注意してください。
17. パーツ38の組み立てと接着
展開図の「38」を切り取って折り線指示に従って折り、上でつくったパーツ(ステップ16で作成)と接着します。

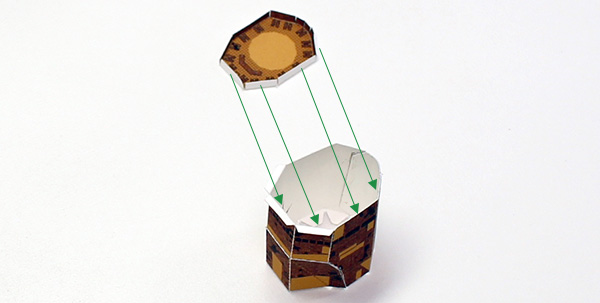

18. パーツ39の組み立てと接着
展開図の「39」を切り取って折り線指示に従って折り、上でつくったパーツ(ステップ17で作成)と、下図のように接着します。
19. パーツ40の接着
展開図の「40」を切り取って、上でつくったパーツ(ステップ18で作成)と、下図のように接着します。
20. パーツ41の組み立て
展開図の「41」を切り取って折り線指示に従って折り、下図のように接着します。

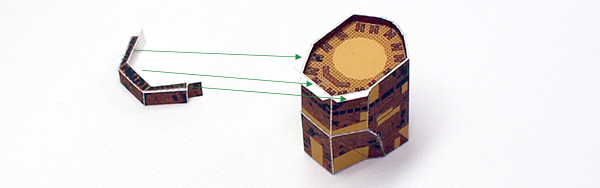

21. ステップ19と20パーツの接着
上でつくったパーツ(ステップ20で作成)と、19でつくったパーツ(ステップ19で完成した構造物)を、下図のように接着します。
下図のように接着します。
22. パーツ42の組み立て
展開図の「42」を切り取って折り線指示に従って折り、下図のように接着します。
23. ステップ21と22パーツの接着とパーツ43の組み立て
上でつくったパーツ(ステップ22で作成)と、21でつくったパーツ(ステップ21で完成した構造物)を、下図のように接着します。左右を間違えないように注意してください。展開図の「43」も同様に組み立てて、反対側に接着します。
24. パーツ44の組み立て
展開図の「44」を切り取って折り線指示に従って折り、下図のように接着します。
25. ステップ23と24パーツの接着
上でつくったパーツ(ステップ24で作成)を、23でつくったパーツ(ステップ23で完成した構造物)に、形を合わせて接着します。
26. パーツ45の組み立て

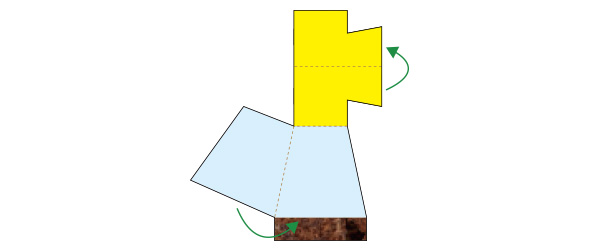

展開図の「45」を切り取って折り線指示に従って折り、黄色で示した部分、水色で示した部分を、それぞれの裏面同士を接着します。
27. ステップ25と26パーツの接着とパーツ46の組み立て
上でつくったパーツ(ステップ26で作成)を、25でつくったパーツ(ステップ25で完成した構造物)に、形を合わせて接着します。展開図の「46」も同様に組み立てて、反対側に接着します。
28. パーツ47の組み立て
展開図の「47」を切り取って折り線指示に従って折り、下図のように接着します。

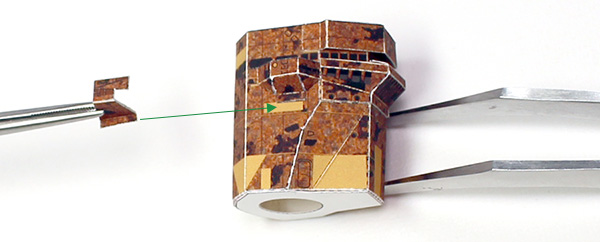

29. ステップ27と28パーツの接着とパーツ48の組み立て
上でつくったパーツ(ステップ28で作成)を、27でつくったパーツ(ステップ27で完成した構造物)に、形を合わせて接着します。展開図の「48」も同様に組み立てて、反対側に接着します。
30. パーツ49, 50の組み立て
展開図の「49」を切り取って折り線指示に従って折り、下図のように接着します。展開図の「50」を切り取って、黄色で示した部分の裏面同士を接着します。
31. ステップ29と30パーツの接着とパーツ51, 52の組み立て
上でつくったパーツ(ステップ30で作成)を、29でつくったパーツ(ステップ29で完成した構造物)に接着します。展開図の「51」「52」も同様に組み立てて、反対側に接着します。
32. パーツ53の組み立て
展開図の「53」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
33. ステップ31と32パーツの接着とパーツ54の組み立て

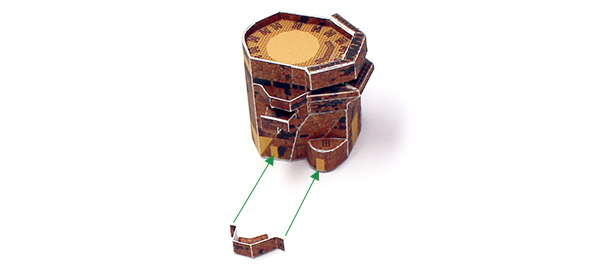

上でつくったパーツ(ステップ32で作成)を、31でつくったパーツ(ステップ31で完成した構造物)に接着します。展開図の「54」も同様に組み立てて、反対側に接着します。

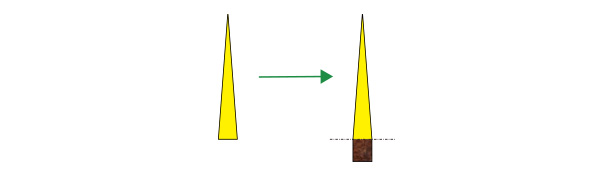

34. パーツ55, 56の組み立て
展開図の「55」「56」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。

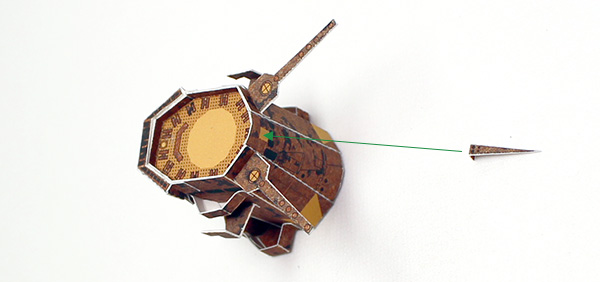

35. ステップ33と34パーツの接着

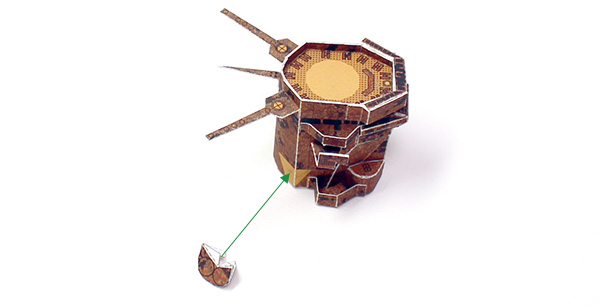

上でつくったパーツ(ステップ34で作成)を、33でつくったパーツ(ステップ33で完成した構造物)に接着します。
36. パーツ57の組み立て
展開図の「57」を切り取って折り線指示に従って折り、下図のように接着します。
37. ステップ35と36パーツの接着とパーツ58の組み立て
上でつくったパーツ(ステップ36で作成)を、35でつくったパーツ(ステップ35で完成した構造物)に、形を合わせて接着します。展開図の「58」も同様に組み立てて、反対側に接着します。
38. パーツ59の組み立て
展開図の「59」を切り取って、筒状に接着します。2個つくります。
39. パーツ60の組み立てと接着
展開図の「60」を切り取って、上でつくったパーツ(ステップ38で作成したパーツ59の一つ)の、赤枠で示した部分に接着剤をつけ、形を合わせて下図のように接着します。2個つくります。
40. ステップ37と39パーツの接着

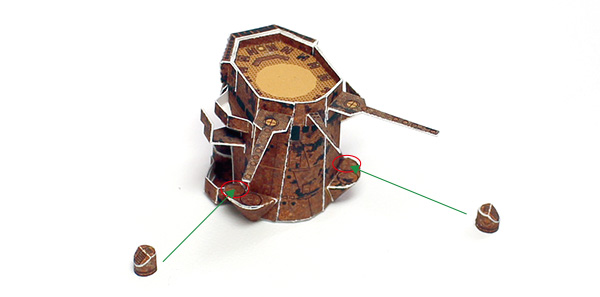

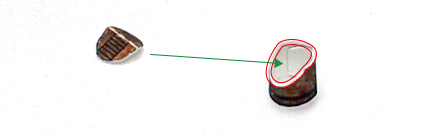

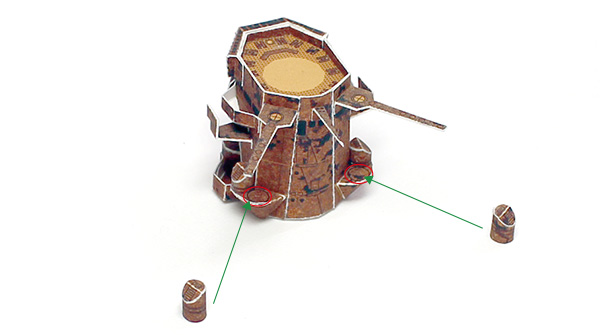

上でつくったパーツ(ステップ39で作成)を、37でつくったパーツ(ステップ37で完成した構造物)の、赤枠で示した部分に、形を合わせて断面で接着します。
41. パーツ61, 60の組み立てと接着
展開図の「61」と「60」も同様に組み立てて、赤枠で示した部分に、形を合わせて断面で接着します。
42. パーツ62の組み立て

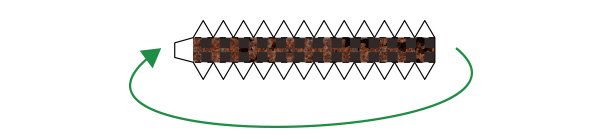

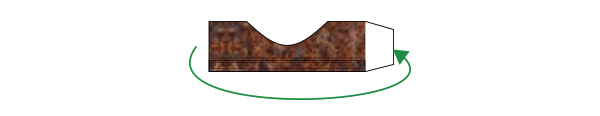

展開図の「62」を切り取って、筒状に接着します。
43. パーツ63の接着

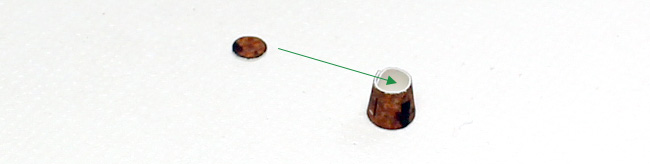

展開図の「63」を切り取って、上でつくったパーツ(ステップ42で作成)のフチに接着剤をつけ、下図のように接着します。

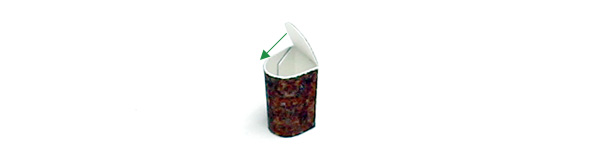

44. パーツ64の組み立て

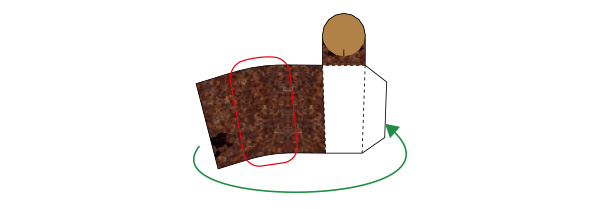

展開図の「64」を切り取って折り線指示に従って折り、赤枠で示した部分に丸みをつけておき、下図のように接着します。
下図のように接着します。
45. ステップ43と44パーツの接着
上でつくったパーツ(ステップ44で作成)と、43でつくったパーツ(ステップ43で完成した構造物)を、下図のように接着します。
46. ステップ41と45パーツの接着
上でつくったパーツ(ステップ45で作成)と、41でつくったパーツ(ステップ41で完成した構造物)を、下図のように接着します。

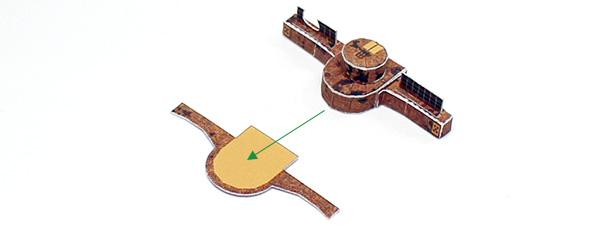

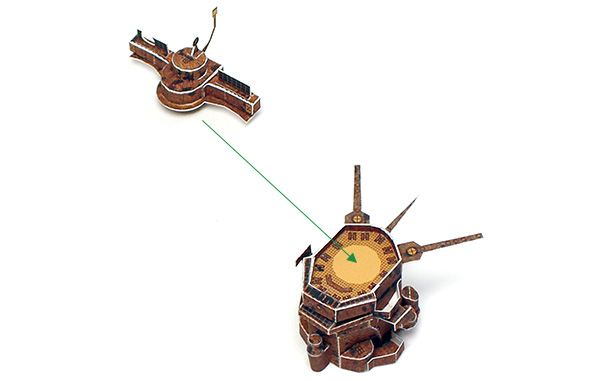

47. ステップ15(土台)と46(艦橋上部)パーツの接着
上でつくったパーツ(ステップ46、艦橋上部)と、「土台をつくる」ステップ15でつくった土台パーツを、下図のように接着します。前後に注意してください。
