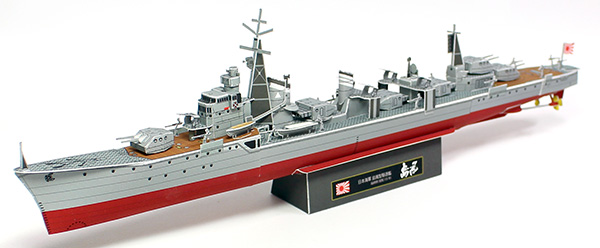

日本帝国海軍 駆逐艦『島風』1/350スケールペーパークラフト-組み立て方 「艤装をつくる」




1. 展開図の「103」と「104」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
14個つくります。

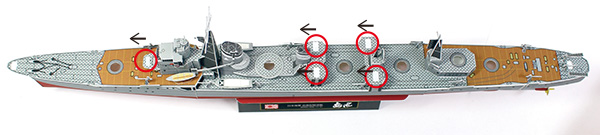

2. 上でつくったパーツを、船体の赤丸で示した部分に接着します。矢印はお勧めする銃身の方向です。



3. 展開図の「105」を切り取り、裏面をグレー色に塗ってから、下図のように接着します。5個つくります。



4. 展開図の「106」を切り取り、裏面をグレー色に塗ってから、上でつくったパーツに接着します。銃身の向きに注意してください。5個つくります。



5. 上でつくったパーツを、船体の赤丸で示した部分に接着します。矢印はお勧めする銃身の方向です。



6. 展開図の「107」と「108」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。



7. 上でつくったパーツを、船体に接着します。前後に注意してください。



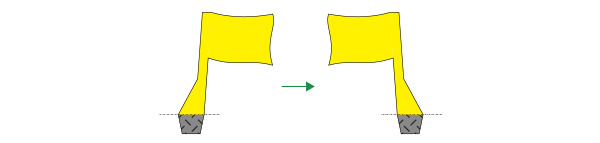

8. 展開図の「109」と「110」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。




9. 上でつくったパーツを、船体に接着します。



10. 展開図の「111」を切り取って折り線指示に従って折り、下図のように接着します。



11. 展開図の「112」を切り取って折り線指示に従って折り、上でつくったパーツを裏面側から抜き通して接着します。

下図のように接着します。



12. 展開図の「113」と「114」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
2個つくります。



13. 上でつくったパーツを、11でつくったパーツの2箇所に接着します。

「111*」「111**」~「114*」「114**」も同様に組み立てます。


14. 上でつくったパーツを、船体の矢印で示した箇所に差し込みます。接着はしません。



15. 展開図の「115」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。


16. 展開図の「116」を切り取って折り線指示に従って折り、上でつくったパーツを裏面側から抜き通して接着します。



17. 展開図の「117」を切り取って折り線指示に従って折り、上でつくったパーツに接着します。



18. 展開図の「118」を切り取って中央で半分に折り、裏面同士を接着します。5個つくります。



19. 上でつくったパーツを、17でつくったパーツに断面で接着します。5箇所接着します。



20. 展開図の「119」を切り取って折り線指示に従って折り、下図のように接着します。




21. 上でつくったパーツに、19でつくったパーツをはめ込みます。接着はしません。



22. 黒い矢印の部分を抜き通しながら、フタをする要領で接着します。黒い矢印の部分は接着しません。



23. 上でつくったパーツを、船体の矢印で示した箇所に差し込みます。接着はしません。





前のステップへ戻る
終了です。お疲れ様でした。
