駆逐艦「島風」 構造物をつくる
構造物をつくる 完成イメージ
組み立て手順
1. 部品「63」の組み立て
展開図の「63」を切り取って折り線指示に従って折り、下図のように接着します。
2. 部品「64」の組み立て
展開図の「64」を切り取って折り線指示に従って折り、丸みをつけてから下図のように接着します。
3. 部品「65」の組み立て
展開図の「65」を切り取って折り線指示に従って折り、丸みをつけてから下図のように接着します。
4. ステップ2と3のパーツ結合
上でつくったパーツと、ステップ2でつくったパーツを接着します。
矢印で示した部分を接着します。
5. 部品「66」「67」の組み立て
展開図の「66」と「67」を切り取って折り線指示に従って折り、下図のように接着します。
6. ステップ5パーツの取り付け
上でつくったパーツを、ステップ4でつくったパーツに断面で接着します。
7. ステップ6パーツの取り付け
上でつくったパーツを、ステップ1でつくったパーツに接着します。
8. 煙突の船体への取り付け
上でつくったパーツを、船体に接着します。先端をマストの穴の奥まで差し込みながら、四角い穴の位置を合わせてください。
9. 部品「68」の組み立て
展開図の「68」を切り取って折り線指示に従って折り、丸みをつけてから下図のように接着します。
矢印で示した部分を接着します。

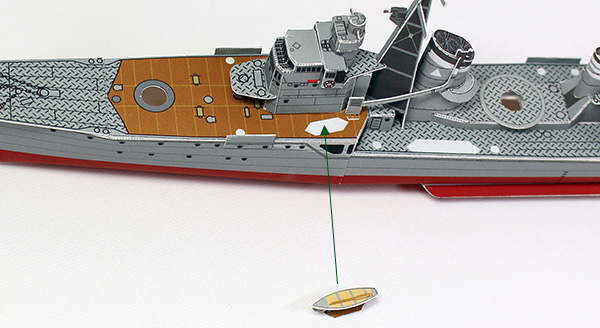

10. ステップ9パーツの船体への取り付け
上でつくったパーツを、船体に接着します。
11. 部品「69」「70」の組み立て

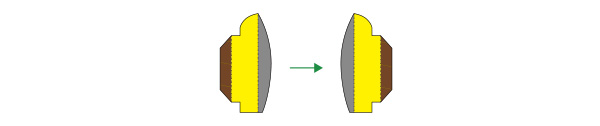

展開図の「69」と「70」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
12. ステップ11パーツの取り付け
上でつくったパーツを、船体と煙突の赤丸で示した部分に接着します。
13. 部品「71」「72」の組み立て
展開図の「71」と「72」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
14. ステップ13パーツの船体への取り付け
上でつくったパーツを、船体に接着します。前後に注意してください。
15. 部品「73」「74」の組み立て
展開図の「73」と「74」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
16. ステップ15パーツの船体への取り付け
上でつくったパーツを、船体に接着します。前後に注意してください。
17. 部品「75」「76」の組み立て
展開図の「75」と「76」を切り取り、裏面同士を接着します。
18. ステップ17パーツの船体への取り付け
上でつくったパーツを、船体に接着します。
19. 部品「77」「78」の組み立て
展開図の「77」と「78」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
20. 部品「79」の取り付け
展開図の「79」を切り取り、上でつくったパーツに接着します。
21. ステップ20パーツの船体左舷への取り付け
上でつくったパーツを、船体の左舷に接着します。
22. 部品「80」～「82」の組み立てと船体右舷への取り付け
展開図の「80」「81」「82」を切り取って同様に組み立てて、船体の右舷に接着します。
23. 部品「83」「84」の組み立て
展開図の「83」と「84」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
24. 部品「85」の取り付け
展開図の「85」を切り取り、上でつくったパーツに接着します。
25. ステップ24パーツの船体左舷への取り付け
上でつくったパーツを、船体の左舷に接着します。
26. 部品「86」～「88」の組み立てと船体右舷への取り付け
展開図の「86」「87」「88」を切り取って同様に組み立てて、船体の右舷に接着します。
27. 部品「89」の組み立て
展開図の「89」を切り取って折り線指示に従って折り、下図のように接着します。
28. 部品「90」「91」の組み立て
展開図の「90」と「91」を切り取り、裏面同士を接着します。
29. ステップ28パーツの取り付け
上でつくったパーツを、ステップ27でつくったパーツに接着します。
30. 部品「92」の組み立て
展開図の「92」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
31. ステップ30パーツの取り付け
上でつくったパーツを、ステップ29でつくったパーツに接着します。
32. 部品「93」「94」の組み立て
展開図の「93」と「94」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
33. ステップ32パーツの取り付け
上でつくったパーツを、ステップ31でつくったパーツに接着します。前後に注意してください。
34. 連装砲の船体への取り付け (1基目)
上でつくったパーツを、船体に接着します。前後に注意してください。
35. 部品「95」の組み立て
展開図の「95」を切り取って折り線指示に従って折り、下図のように接着します。
36. 部品「96」の組み立て
展開図の「96」を切り取って折り線指示に従って折り、下図のように接着します。
37. ステップ35と36のパーツの船体への取り付け (魚雷発射管1基目)
ステップ35、36でつくったパーツを、船体の下図の位置に接着します。
38. 部品「97」「98」の組み立て
展開図の「97」と「98」を切り取り、裏面同士を接着します。
39. 部品「99」の組み立て
展開図の「99」を切り取って中央で半分に折り、裏面同士を接着します。
40. ステップ39パーツの取り付け
上でつくったパーツを、ステップ38でつくったパーツに断面で接着します。上下に注意してください。
41. ステップ40パーツの取り付け
上でつくったパーツを、ステップ37でつくったパーツに断面で接着します。
42. 部品「100」の組み立て
展開図の「100」を切り取って折り線指示に従って折り、下図のように接着します。
43. ステップ42パーツの取り付け
上でつくったパーツと、ステップ41でつくったパーツを接着します。前後に注意してください。
44. 部品「101」の組み立て
展開図の「101」を切り取って中央で半分に折り、裏面同士を接着します。
45. ステップ44パーツの取り付け
上でつくったパーツと、ステップ43でつくったパーツを接着します。展開図の「102」も同様に組み立てて、反対側に接着します。
46. 連装砲の船体への取り付け (2基目)
上でつくったパーツを、船体に接着します。前後に注意してください。
