イージス護衛艦「きりしま」兵装をつくる
兵装の組み立てイメージ
組み立て手順
1. パーツ272(主砲砲身)の準備
展開図の「272」を切り取って組立指定図に従って折り、細い棒などに巻きつけて曲げぐせをつけ、筒状に接着します。
2. パーツ273(砲塔基部)の組み立て
展開図の「273」を切り取って組立指定図に従って切り抜き、筒状に接着します。
3. 砲身と砲塔基部の結合
1でつくったパーツを、上でつくったパーツに抜き通して、赤丸で示した部分の糊代を接着します。
このようになります。砲身部分の接合部分は下側になるようにします。
4. パーツ274(砲塔)の組み立て

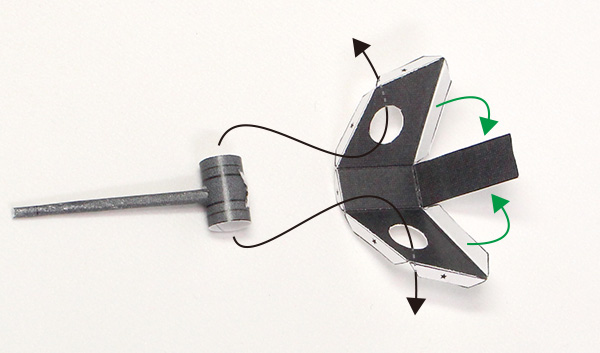

展開図の「274」を切り取って組立指定図に従って折り、上でつくったパーツを下図を参考に穴に抜き通してから接着します。この時も、砲身部分の接合部分は下側になるようにします。
5. パーツ275,276(砲塔下部)の組み立て
展開図の「275」と「276」を切り取って展開図に従って折り、下図のように接着します。
6. 砲塔の完成
上でつくったパーツの内側に、4でつくったパーツを接着します。まず砲身を立てて穴から抜き通し、★印ののりしろを裏面側に接着します。
7. パーツ277(砲塔回転軸)の組み立て
展開図の「277」を切り取って筒状に接着します。
8. 主砲の船体への取り付け準備
6でつくったパーツを、上でつくったパーツの内側に接着します。
船体前部の穴に差し込みます。接着はしません。
このようになります。
9. パーツ279(ハープーン発射筒)の組み立て
展開図の「279」を切り取って、筒状に接着します。8個つくります。
10. パーツ278(発射筒架台)の準備
展開図の「278」を切り取って、上でつくったパーツの両端に接着します。8個つくります。
11. ハープーン発射装置の組み立て
展開図の「280」を切り取って組立指定図に従って折り、黄色で示した部分の裏面同士を接着します。6個つくります。
上でつくったパーツの赤枠で示した部分に接着剤を塗り、10でつくったパーツの接着位置のガイドの部分に接着します。その際、穴の中央の部分に差し込んでからはめ込むようにするとやりやすいです。
残りのパーツも同様に接着します。2個つくります。
12. パーツ281(架台)の組み立てと取り付け
展開図の「281」を切り取って組立指定図に従って折り、下図を参考に接着します。2個つくります。
上でつくったパーツに、11でつくったパーツを接着します。2個つくります。
船体の赤丸で示した位置に接着します。
このようになります。反対側も同様に接着します。
13. パーツ283(短魚雷発射管)の組み立て
展開図の「283」を切り取って、筒状に接着します。6個つくります。
14. パーツ282(魚雷発射管架台)の準備
展開図の「282」を切り取って、上でつくったパーツの両端に接着します。6個つくります。
15. 短魚雷発射管の組み立て
上でつくったパーツを2個選び絵柄を上にして並べ、側面同士を接着します。
上でつくったパーツの上部の中央に、もう1個を接着します。2個作ります。
16. パーツ284(回転軸)の組み立て
展開図の「284」を切り取って、筒状に接着します。2個つくります。
17. パーツ285(架台)の組み立てと取り付け
展開図の「285」を切り取って、上でつくったパーツの両端に接着します。2個つくります。
上でつくったパーツを、15でつくったパーツの下面中央部に接着します。2個作ります。
船体の赤丸で示した位置に接着します。
このようになります。
18. パーツ286,287,288(CIWS)の組み立て
展開図の「286」、「287」、「288」を切り取って、下図を参考に組み立てます。
19. パーツ289(CIWS基部)の組み立て
展開図の「289」を切り取って組立指定図に従って折り、下図を参考に接着します。
20. パーツ290(CIWS銃身)の組み立てと取り付け
展開図の「290」を切り取って、筒状に接着します。

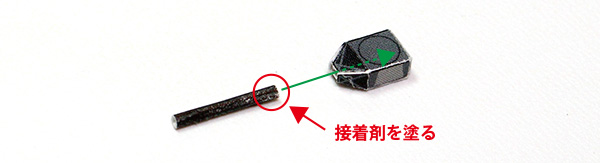

上でつくったパーツの根本に接着剤を塗り、19でつくったパーツの穴にまっすぐに差し込み、奥で接着します。
21. CIWS本体の組み立て
上でつくったパーツと、18でつくったパーツを接着します。
22. パーツ291,292(CIWS架台)の組み立てと取り付け

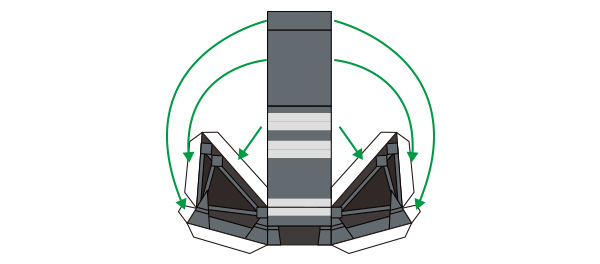

展開図の「291」を切り取って組立指定図に従って折り、下図を参考に接着します。「292」も同様に組み立てます。
上でつくったパーツを、下図を参考にして21でつくったパーツの両側に接着します。「F」と書かれた方向が前方です。
23. パーツ293(CIWS回転軸)の組み立て
展開図の「293」を切り取って、筒状に接着します。
24. CIWSの船体への取り付け
展開図の「294」と「295」を切り取って、上でつくったパーツの両端に接着します。
上でつくったパーツを、22でつくったパーツの下面に、下図を参考にして接着します。
上でつくったパーツを、船体の赤丸で示した部分に接着します。
このようになります。「286」～「295」をもう1セット組み立てて、船体の赤丸で示した部分に接着します。
このようになります。
