イージス護衛艦「きりしま」船体をつくる-3

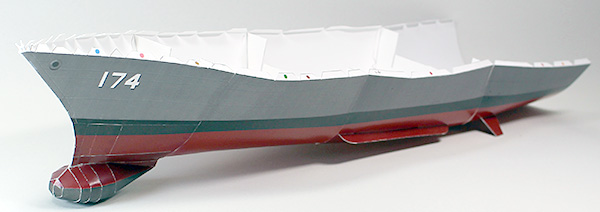

船首部分の組み立てイメージ
組み立て手順
1. パーツ29の準備

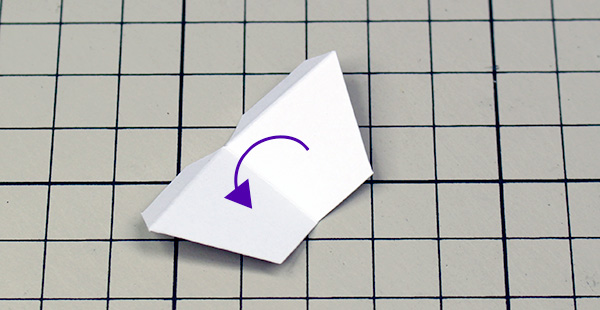

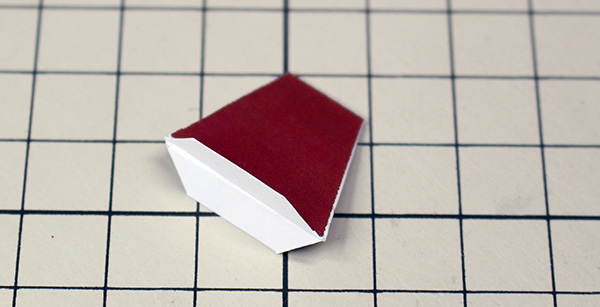

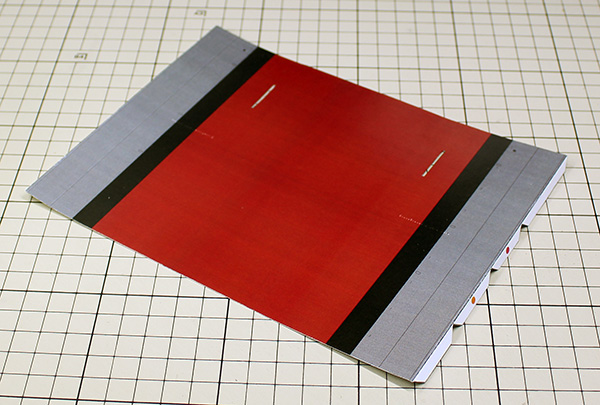

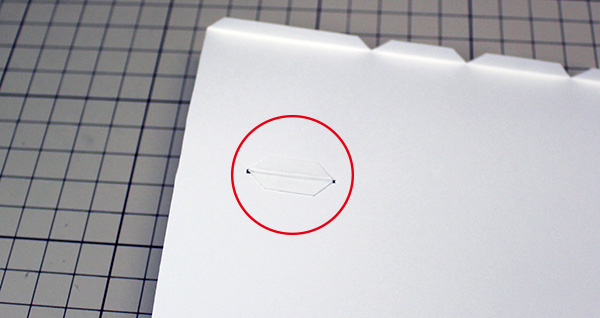

展開図の「29」を切り取って組立指定図に従って折ります。
2. パーツ30の組み立て
展開図の「30」を切り取って組立指定図に従って折り、裏面同士を接着します。
このようになります。
3. パーツ29と30の結合

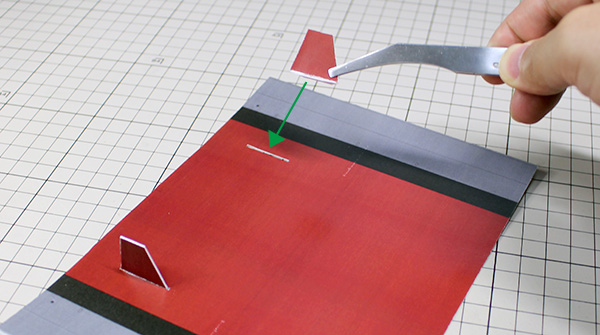

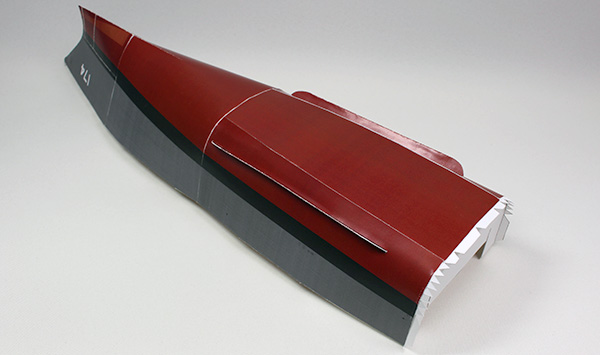

上でつくったパーツののりしろを、1でつくったパーツの穴に差し込んで、裏側で折り接着します。
裏側はこのようになります。
4. パーツ31の取り付け

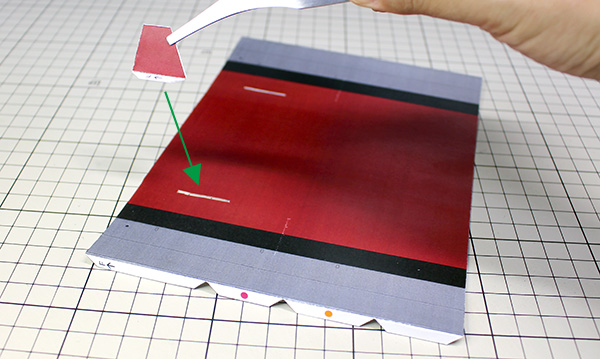

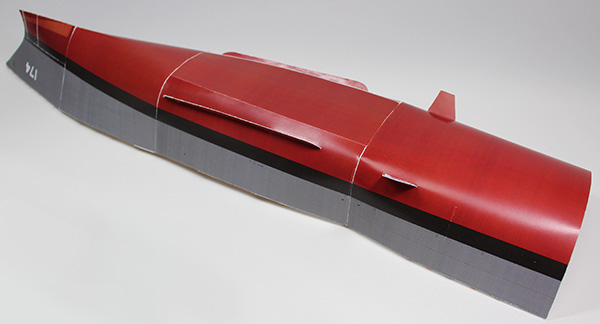

「31」も同様に接着します。
6. 船体ブロックの結合

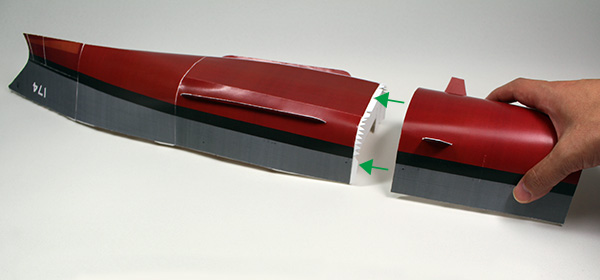

上でつくったパーツと、4でつくったパーツを接着します。
このようになります。
7. パーツ32と33の接着
「32」と「33」を接着します。（赤丸部分はまだ接着しないでください。）

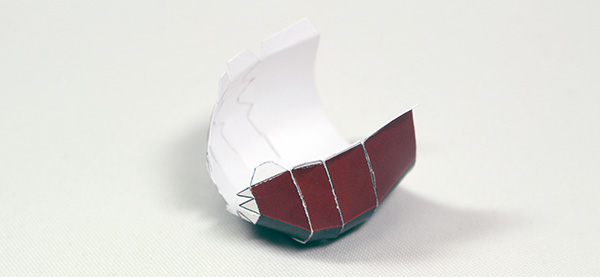

このようになります。
8. パーツ34の取り付け

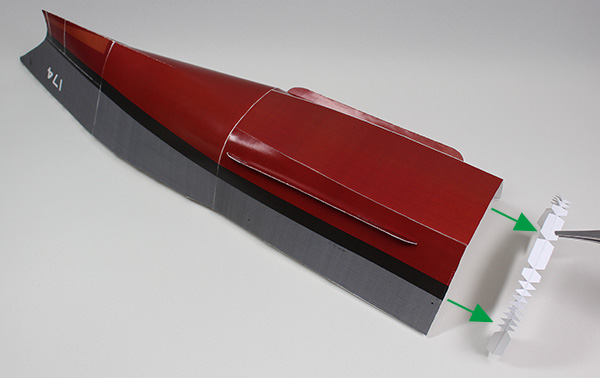

上でつくったパーツと、「34」を接着します。
9. 船首部分の仕上げ

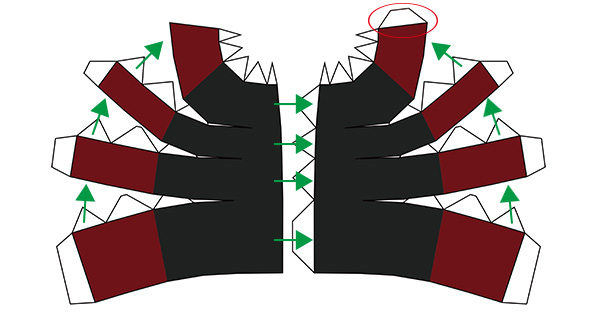

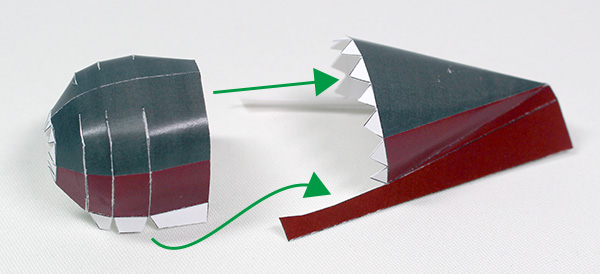

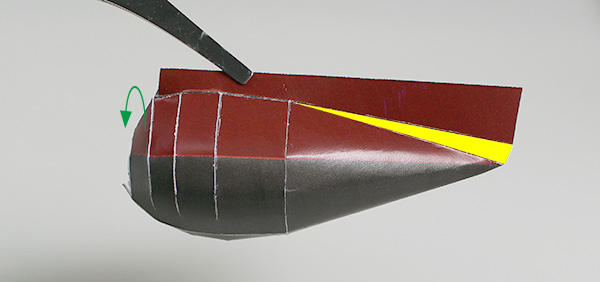

上でつくったパーツの、黄色で示した部分の裏側同士を接着します。また矢印部分ののりしろも接着します。
10. 船首部品の船体への取り付け

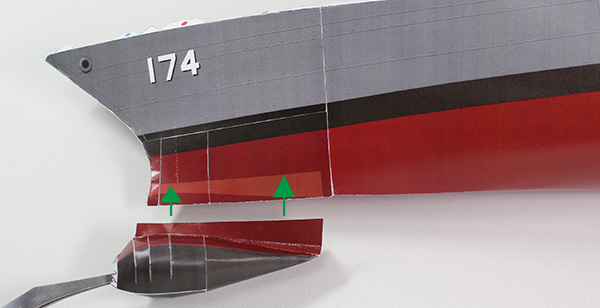

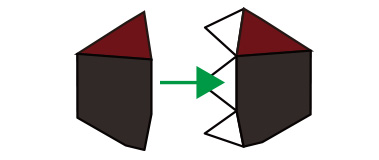

上のパーツを、船体のガイド位置に、両側からはさむ要領で接着します。片方ずつ接着するとよいです。
11. パーツ35と36の接着
「35」と「36」を接着します。
12. 船首先端部品の取り付け

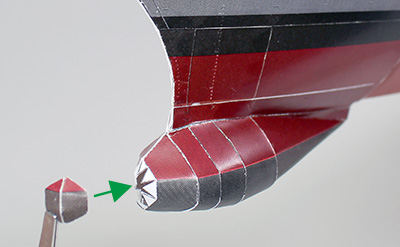

上でつくったパーツを、10でつくった船体に接着します。

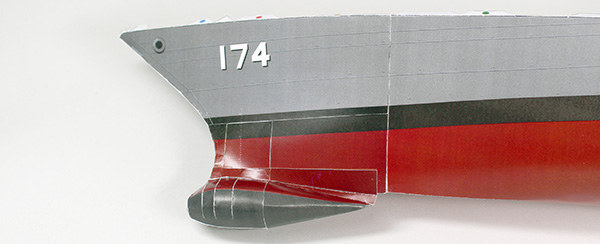

このようになります。
