原子力空母「USSジェラルド・R・フォード」舷側通路をつくる-1
組み立て手順
1. パーツd-1の組み立てと取り付け
展開図の「d-1」を切り取って半分に折り、裏面同士を接着します。
2. 飛行甲板への取り付け
上でつくったパーツを、飛行甲板の先端に接着します。
3. パーツd-2, d-3の組み立て
展開図の「d-2」「d-3」を切り取って折り線指示に従って折り、下図のように接着します。
4. パーツd-4の取り付け
展開図の「d-4」を切り取って折り線指示に従って折り、上でつくったパーツと下図のように接着します。
5. パーツd-5の取り付け
展開図の「d-5」を切り取って折り線指示に従って折り、上でつくったパーツと下図のように接着します。

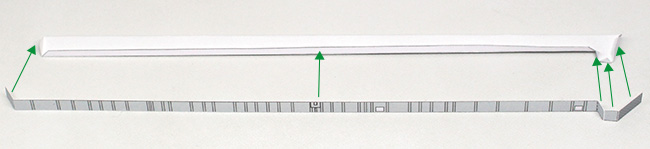

6. パーツd-6, d-7の取り付け
展開図の「d-6」「d-7」を切り取って折り線指示に従って折り、上でつくったパーツと下図のように接着します。
7. 左舷への取り付け
上でつくったパーツを、飛行甲板の左舷に下図のように接着します。
8. パーツd-8の組み立てと取り付け
展開図の「d-8」を切り取って半分に折り、裏面同士を接着します。
上でつくったパーツを、飛行甲板の左舷に下図のように接着します。
9. パーツd-9, d-10の組み立て
展開図の「d-9」「d-10」を切り取って折り線指示に従って折り、下図のように接着します。
10. パーツd-11の取り付け
展開図の「d-11」を切り取って折り線指示に従って折り、上でつくったパーツと下図のように接着します。
11. パーツd-12の取り付け
展開図の「d-12」を切り取って折り線指示に従って折り、上でつくったパーツと下図のように接着します。
12. 右舷への取り付け
上でつくったパーツを、飛行甲板の右舷に下図のように接着します。
13. パーツd-13の組み立てと取り付け
展開図の「d-13」を切り取って半分に折り、裏面同士を接着します。
上でつくったパーツを、飛行甲板の右舷に下図のように接着します。
14. パーツd-14の組み立てと取り付け
展開図の「d-14」を切り取って半分に折り、裏面同士を接着します。
上でつくったパーツを、飛行甲板の右舷に下図のように接着します。
