1. 展開図の「A-20」を切り取って折り線指示に従って折り、「船体をつくる-2」でつくったパーツと接着します。
船体のセンターを示した目印同士をしっかり合わせて接着してください。
![](images/otona/cvn78/03/01.jpg)
2. 「船体をつくる-2」でつくっておいた「A-21」を、上でつくったパーツの内側に接着します。
![](images/otona/cvn78/03/02.jpg)
3. 展開図の「左舷ビルジキール」の枠を切り取り、保管しておきます。このパーツセットは以後のステップで使用します。
![](images/otona/cvn78/03/03.jpg)

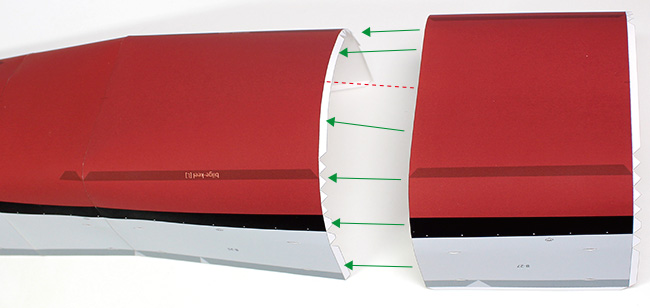

4. 展開図の「A-22」を切り取って折り線指示に従って折り、2でつくったパーツと接着します。
船体のセンターを示した目印同士をしっかり合わせて接着してください。
![](images/otona/cvn78/03/04.jpg)
5. 展開図の「A-23」を切り取って折り線指示に従って折り、上でつくったパーツの内側に接着します。
![](images/otona/cvn78/03/05.jpg)
6. 展開図の「A-24」を切り取って折り線指示に従って折り、上でつくったパーツと接着します。
船体のセンターを示した目印同士をしっかり合わせて接着してください。
![](images/otona/cvn78/03/06.jpg)
7. 展開図の「A-25」を切り取って折り線指示に従って折り、上でつくったパーツの内側に接着します。
![](images/otona/cvn78/03/07.jpg)
8. 展開図の「右舷ビルジキール」の枠を切り取り、保管しておきます。このパーツセットは次のステップで使用します。
![](images/otona/cvn78/03/08.jpg)
