日本海軍 水上機母艦「秋津洲」1/350ペーパークラフト-組み立て方 「構造物をつくる-2」

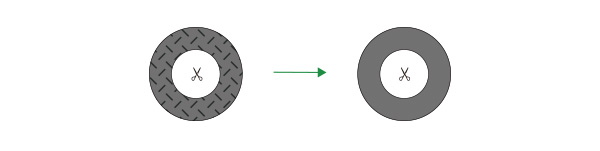

1. 展開図の「60」と「61」を切り取って、裏面同士を接着します。



2. 展開図の「62」と「63」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。



3. 1でつくったパーツを、2でつくったパーツに断面で接着します。



4. 展開図の「64」を切り取って折り線指示に従って折り、下図のように接着します。



5. 展開図の「65」と「66」を切り取って、裏面同士を接着します。



6. 上でつくったパーツの穴に、6でつくったパーツの先端から差し込み、赤枠で示した部分で接着します。



7. 上でつくったパーツに、3でつくったパーツを接着します。前後に注意してください。



8. 上でつくったパーツを、「構造物をつくる-1」パートでつくったパーツに接着します。前後に注意してください。



9. 展開図の「67」を切り取って折り線指示に従って折り、下図のように接着します。



10. 展開図の「68」と「69」を切り取って、裏面同士を接着します。



11. 上でつくったパーツを、9でつくったパーツに断面で接着します。



12. 展開図の「70」を切り取って、下図のように接着します。



13. 上でつくったパーツを、11でつくったパーツに、断面で接着します。
この時、赤点線で示した接着線を直線上に合わせます。



14. 展開図の「71」と「72」を切り取って、裏面同士を接着します。



15. 上でつくったパーツの穴に、13でつくったパーツの先端から差し込み、赤枠で示した部分で接着します。


16. 展開図の「74」と「75」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。



17. 上でつくったパーツを、下図のように接着します。



18. 展開図の「73」を切り取って折り線指示に従って折り、下図のように接着します。



19. 上でつくったパーツに、15でつくったパーツを、形を合わせて断面で接着します。


20. 上でつくったパーツに、15でつくったパーツを、形を合わせて断面で接着します。



21. 展開図の「76」「77」「78」を切り取って折り線指示に従って折り、下図のように接着します。




22. 展開図の「79」を切り取って折り線指示に従って折り、上でつくったパーツに下図のように接着します。




23. 展開図の「80」と「81」を切り取って、裏面同士を接着します。



24. 上でつくったパーツを、22でつくったパーツの先端中央に、差し込んで接着します。



25. 上でつくったパーツを、20でつくったパーツに、下図のように接着します。



26. 上でつくったパーツを、8でつくったパーツに、下図のように接着します。



27. 展開図の「82」を切り取って折り線指示に従って折り、下図のように接着します。



28. 展開図の「83」を切り取って折り線指示に従って折り、下図のように接着します。



29. 上でつくったパーツを、27でつくったパーツの穴に抜き通し、裏面側で接着します。



30. 上でつくったパーツを、箱型に接着します。



31. 展開図の「84」と「85」を切り取って、裏面同士を接着します。2個つくります。




32. 上でつくったパーツを、30でつくったパーツに接着します。前後に注意してください。




33. 展開図の「86」を切り取って、上でつくったパーツを、穴に抜き通して接着します。



34. 展開図の「87」を切り取って折り線指示に従って折り、下図のように接着します。




35. 33でつくったパーツを、上でつくったパーツの内側に接着します。

このようになります。



36. 上でつくったパーツを、26でつくったパーツに差し込みます。接着はしません。



37. 展開図の「88」を切り取って折り線指示に従って折り、下図のように接着します。



38. 展開図の「89」を切り取って折り線指示に従って折り、下図のように接着します。



39. 展開図の「90」を切り取って折り線指示に従って折り、下図のように接着します。



40. 37~39でつくったパーツを、下図のように接着します。



41. 上でつくったパーツに、31でつくったパーツを接着します。




42. 展開図の「91」を切り取って折り線指示に従って折り、下図のように接着します。




43. 展開図の「92」を切り取って、上でつくったパーツを、穴に抜き通して接着します。



44. 展開図の「93」を切り取って、上でつくったパーツに形を合わせて接着します。



45. 上でつくったパーツに、41でつくったパーツに、前後を間違えないように接着します。



46. 上でつくったパーツを、36でつくったパーツに差し込みます。接着はしません。



47. 展開図の「94」を切り取って折り線指示に従って折り、裏面をグレー色に塗り、矢印で示した部分の裏面同士を接着します。
下図の様に接着します。2個つくります。



48. 上でつくったパーツを、46でつくったパーツに、前後を間違えないように接着します。
反対側も同様に接着します。



49. 展開図の「95」を切り取って折り線指示に従って折り、上でつくったパーツに、前後を間違えないように接着します。



50. 展開図の「96」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。 2個つくります。



51. 上でつくったパーツを、49でつくったパーツの、赤枠で示した部分の2箇所に接着します。


52. 展開図の「97」と「98」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。




53. 上でつくったパーツを、51でつくったパーツに、前後を間違えないように接着します。



54. 展開図の「99」と「100」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。



55. 上でつくったパーツを、53でつくったパーツに、前後を間違えないように接着します。
