日本海軍 水上機母艦「秋津洲」1/350ペーパークラフト-組み立て方 「構造物をつくる-1」




1. 展開図の「19」を切り取って折り線指示に従って折り、下図のように接着します。



2. 展開図の「20」を切り取って折り線指示に従って折り、上でつくったパーツに接着します。
上下に注意してください。



3. 展開図の「21」を切り取って折り線指示に従って折り、上でつくったパーツに接着します。



4. 展開図の「22」を切り取って折り線指示に従って折り、上でつくったパーツに接着します。
上下に注意してください。



5. 展開図の「23」を切り取って折り線指示に従って折り、下図のように接着します。

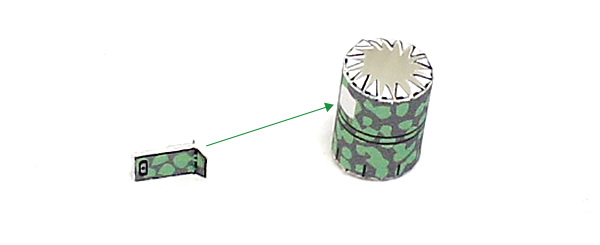

6. 展開図の「24」を切り取って折り線指示に従って折り、上でつくったパーツの裏面側に、はめ込むように接着します。



7. 展開図の「25」を切り取って折り線指示に従って折り、下図のように接着します。



8. 上でつくったパーツを、6でつくったパーツに接着します。前後に注意してください。



9. 上でつくったパーツを、4でつくったパーツに接着します。



10. 展開図の「26」と「27」を切り取って、裏面同士を接着します。



11. 上でつくったパーツを、9でつくったパーツに接着します。



12. 展開図の「28」を切り取って折り線指示に従って折り、裏面同士を接着します。



13. 上でつくったパーツを、11でつくったパーツの、赤枠で示した部分の形に合わせて、断面で接着します。



14. 展開図の「29」を切り取って折り線指示に従って折り、下図のように接着します。

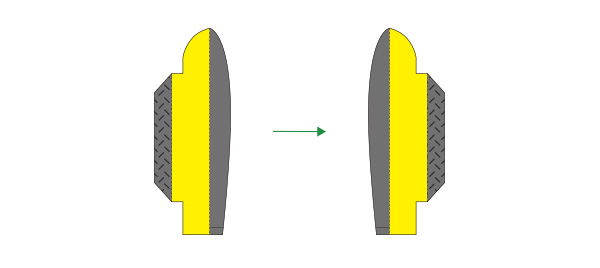

15. 展開図の「30」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。


16. 上でつくったパーツを、14でつくったパーツに、のりしろの形を合わせて下図のように接着します。
展開図の「31」も同様に組み立てて、反対側に接着します。



17. 展開図の「32」を切り取って、上でつくったパーツに接着します。



18. 上でつくったパーツを、13でつくったパーツに、のりしろの形を合わせて下図のように接着します。
赤枠で示した部分に絵柄がある方向が前方です。



19. 展開図の「33」を切り取って折り線指示に従って折り、下図のように接着します。


20. 展開図の「34」を切り取って折り線指示に従って折り、上でつくったパーツの裏面側に、はめ込むように接着します。



21. 上でつくったパーツを、18でつくったパーツの左舷側に、のりしろの形を合わせて接着します。




22. 展開図の「35」を切り取って、上でつくったパーツに下図のように接着します。
展開図の「36」~「38」も同様に組み立てて、反対側に接着します。




23. 上でつくったパーツを、「船体をつくる」パートでつくったパーツに、のりしろの形を合わせて下図の様に接着します。



24. 展開図の「39」を切り取って折り線指示に従って折り、下図のように接着します。



25. 上でつくったパーツを、23でつくったパーツに、下図のように接着します。



26. 展開図の「40」を切り取って折り線指示に従って折り、下図のように接着します。



27. 上でつくったパーツを、25でつくったパーツに、下図のように接着します。



28. 展開図の「41」を切り取って折り線指示に従って折り、丸みを付けて下図のように接着します。



29. 上でつくったパーツを、下図を参考に形を合わせてフタをする要領で接着します。



30. 上でつくったパーツを、27でつくったパーツに、下図のように接着します。前後を間違えないように注意してください。



31. 展開図の「42」と「43」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。




32. 上でつくったパーツを、30でつくったパーツの、赤枠で示した部分に接着します。




33. 展開図の「44」を切り取って折り線指示に従って折り、下図のように接着します。2個つくります。



34. 上でつくったパーツを、32でつくったパーツの、赤枠で示した部分に接着します。
反対側も同様に接着します。



35. 展開図の「45」と「46」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
2個つくります。



36. 上でつくったパーツを、34でつくったパーツの、赤枠で示した部分に接着します。
反対側も同様に接着します。



37. 展開図の「47」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。



38. 上でつくったパーツを、36でつくったパーツの、赤枠で示した部分に接着します。



39. 展開図の「48」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。



40. 上でつくったパーツを、38でつくったパーツの、赤枠で示した部分に接着します。



41. 展開図の「49」と「50」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。




42. 上でつくったパーツを、40でつくったパーツの、赤枠で示した部分に接着します。




43. 展開図の「51」と「52」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。



44. 展開図の「53」を切り取って、上でつくったパーツに形を合わせて接着します。 2個つくります。



45. 上でつくったパーツを、42でつくったパーツに、前後を間違えないように接着します。
反対側も同様に接着します。



46. 展開図の「54」と「55」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。



47. 展開図の「56」を切り取って、上でつくったパーツに形を合わせて接着します。



48. 上でつくったパーツを、36でつくったパーツに、前後を間違えないように接着します。



49. 展開図の「57」と「58」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。



50. 展開図の「59」を切り取って、上でつくったパーツに形を合わせて接着します。 2個つくります。



51. 上でつくったパーツを、48でつくったパーツに、前後を間違えないように接着します。
反対側も同様に接着します。
