「零式艦上戦闘機五二型」 (1/48スケール)
組み立て手順
1. パーツ10, 11の組み立て
展開図の「10」と「11」を切り取って組立指定図に従って折り、黄色で示した部分の裏面同士を接着します。
2. 水平尾翼の組み立て
展開図の「12」を切り取って組立指定図に従って折り、下図ののりしろを接着します。

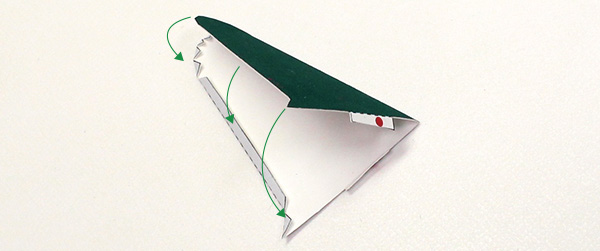

3. 水平尾翼の仕上げ
矢印で示した部分ののりしろは、重ね合わせて接着します。「13」も同様に組み立てます。
4. 胴体後部の組み立て
展開図の「14」を切り取って組立指定図に従って折り、棒などに巻きつけて丸みを付けておきます。

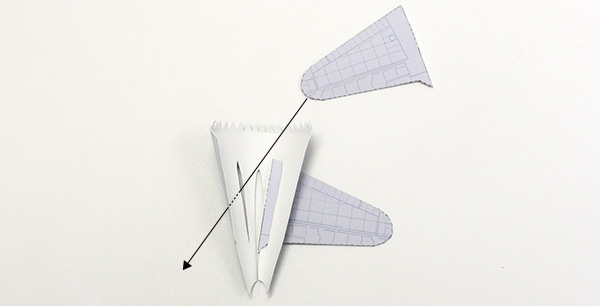

5. 水平尾翼の差し込み
上でつくったパーツの裏面側から、「12」と「13」を下図の様に抜き通します。
このようになります。
6. 水平尾翼の固定
上で差し込んだ水平尾翼の隙間に、1でつくったパーツを差し込み、同じ色の●マークの付いた場所に接着します。
内側はこのようになります。
7. 垂直尾翼の組み立て
展開図の「15」を切り取って組立指定図に従って折り、下図ののりしろを接着します。
8. 垂直尾翼の仕上げ
矢印で示した部分ののりしろは、重ね合わせて接着します。
9. 垂直尾翼の取り付け
上でつくったパーツを、6でつくったパーツに差し込んで接着します。
10. 胴体後部の接着
矢印で示したのりしろを接着します。
内側はこのようになります。
11. パーツ16の組み立て
展開図の「16」を切り取って組立指定図に従って折り、下図の様に接着します。
12. パーツの接着
上でつくったパーツと、10でつくったパーツを絵柄を合わせて接着します。
13. 操縦席床の組み立て
展開図の「17」を切り取って組立指定図に従って折り、下図の様に接着します。
14. パーツ18の取り付け
展開図の「18」を切り取って組立指定図に従って折り、上でつくったパーツを矢印で示した場所に接着します。
15. パーツ19の取り付け
展開図の「19」を切り取って、上でつくったパーツの矢印で示した場所に接着します。

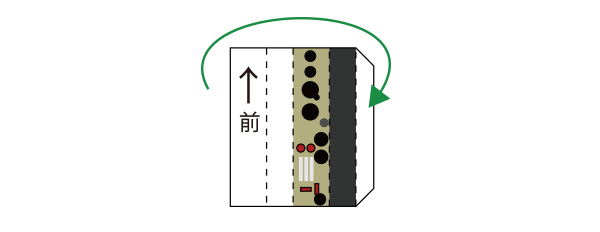

16. パーツ20の組み立て
展開図の「20」を切り取って組立指定図に従って折り、棒などに巻きつけて丸みを付けておきます。
17. パーツ21の取り付け
展開図の「21」を切り取って組立指定図に従って折り、上でつくったパーツを矢印で示した場所に接着します。
18. パーツ22の組み立て
展開図の「22」を切り取って組立指定図に従って折り、下図の様に接着します。
19. パーツ22の取り付け
上でつくったパーツを、17でつくったパーツの矢印で示した場所に接着します。
20. パーツ23の組み立て
展開図の「23」を切り取って組立指定図に従って折り、下図の様に接着します。
21. パーツ24の取り付け
展開図の「24」を切り取って組立指定図に従って折り、上でつくったパーツの裏面側に被せるように接着します。
22. 操縦桿の取り付け
上でつくったパーツを、19でつくったパーツの矢印で示した場所に接着します。
23. パーツ25の組み立て
展開図の「25」を切り取って組立指定図に従って折り、黄色で示した部分の裏面同士を接着します。
24. 操縦席の取り付け
上でつくったパーツを、22でつくったパーツの矢印で示した場所に接着します。
25. パーツ26の組み立て
展開図の「26」を切り取って組立指定図に従って折り、下図の様に接着します。
26. パーツ26の取り付け
上でつくったパーツを、24でつくったパーツの矢印で示した場所に接着します。
27. 胴体への取り付け
上でつくったパーツを、15で作ったパーツの矢印で示した場所に接着します。

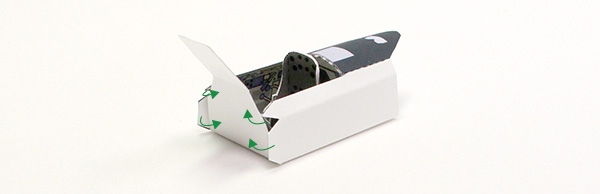

28. 胴体の接着
矢印で示したのりしろを接着します。
29. パーツ27の組み立て
展開図の「27」を切り取って組立指定図に従って折り、下図の様に接着します。
30. パーツ27の取り付け
上でつくったパーツを、28でつくったパーツの矢印で示した場所に接着します。
31. パーツ28, 29の組み立て
展開図の「28」と「29」を切り取って組立指定図に従って折り、黄色で示した部分の裏面同士を接着します。
32. 照準器の取り付け
上でつくったパーツを、30で作ったパーツの矢印で示した場所に、形を合わせて接着します。
33. 風防パーツ30の組み立て
展開図の「30」を切り取って組立指定図に従って折り、棒などに巻きつけて丸みを付けておきます。
34. 風防パーツ31の組み立て
展開図の「31」を切り取って組立指定図に従って折り、棒などに巻きつけて中央部分に丸みを付けておきます。
35. 風防の組み立て
上でつくったパーツと、33でつくったパーツを下図のように接着します。
36. 風防の取り付け
上でつくったパーツを、32でつくったパーツに接着します。まずアンテナ部分を風防の穴に裏側から抜き通し、風防の左右を操縦席の両側に接着してください。
37. パーツ32の組み立て
展開図の「32」を切り取って組立指定図に従って折り、下図の様に接着します。
38. 機銃の取り付け
上でつくったパーツに、36でつくったパーツを差し込みます。
39. パーツ33, 34の組み立て
展開図の「33」と「34」を切り取って組立指定図に従って折り、下図の様に接着します。
40. パーツ35の組み立て
展開図の「35」を切り取って組立指定図に従って折り、下図の様に接着します。
41. プロペラの組み立て
上でつくったパーツと、39でつくったパーツを下図のように接着します。
42. プロペラの取り付け
上でつくったパーツと、38でつくったパーツを下図のように接着します。
