駆逐艦「雪風」 構造物をつくる
構造物をつくる 完成イメージ
組み立て手順
1. 部品「74」の組み立て
展開図の「74」を切り取って組立指定図に従って折り、下図のように接着します。
2. 部品「75」「76」の組み立て
展開図の「75」と「76」を切り取り、裏面同士を接着します。
3. ステップ1と2のパーツ結合
上でつくったパーツと、ステップ1でつくったパーツを接着します。

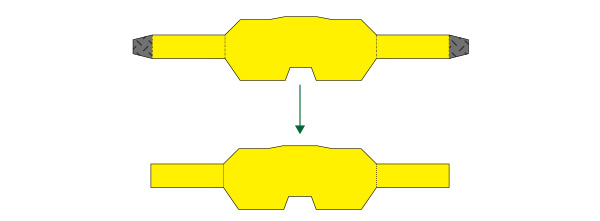

4. 部品「77」「78」の組み立て
展開図の「77」と「78」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
5. ステップ4パーツの取り付け
上でつくったパーツと、ステップ3でつくったパーツを接着します。前後に注意してください。

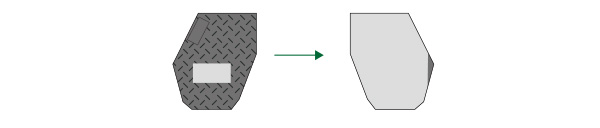

6. 部品「79」「80」の組み立て
展開図の「79」と「80」を切り取り、裏面同士を接着します。
7. 部品「81」「82」の組み立て
展開図の「81」と「82」を切り取り、裏面同士を接着します。
8. ステップ6と7のパーツ結合
上でつくったパーツと、ステップ6でつくったパーツを接着します。上下に注意してください。
9. ステップ8パーツの取り付け
上でつくったパーツと、ステップ5でつくったパーツを接着します。
10. 構造物の艦橋後部への取り付け
上でつくったパーツを、艦橋の後部に接着します。
11. 部品「83」「84」の組み立て
展開図の「83」と「84」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
12. ステップ11パーツの船体への取り付け
上でつくったパーツを、船体の下図の位置に接着します。前後に注意してください。
13. 部品「85」の組み立て
展開図の「85」を切り取って折り線指示に従って折り、下図のように接着します。
14. 部品「86」の取り付け
展開図の「86」を切り取り、上でつくったパーツに接着します。
15. ステップ14パーツの船体への取り付け
上でつくったパーツを、船体の下図の位置に接着します。
16. 部品「87」「88」の組み立て
展開図の「87」と「88」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
17. ステップ16パーツの船体への取り付け
上でつくったパーツを、船体の下図の位置に接着します。上下に注意してください。
18. 部品「89」「90」の組み立て
展開図の「89」と「90」を切り取り、裏面同士を接着します。
19. ステップ18パーツの船体への取り付け
上でつくったパーツを、船体の下図の位置に接着します。
20. 部品「91」の組み立て
展開図の「91」を切り取って折り線指示に従って折り、下図のように接着します。
21. 部品「92」の取り付け
展開図の「92」を切り取って折り線指示に従って折り、上でつくったパーツを接着します。
22. ステップ21パーツの船体への取り付け
上でつくったパーツを、船体の下図の位置に接着します。前後に注意してください。
23. 部品「93」「94」の組み立て
展開図の「93」と「94」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
24. ステップ23パーツの船体への取り付け
上でつくったパーツを、船体の下図の位置に接着します。
25. 部品「95」の組み立て
展開図の「95」を切り取って組立指定図に従って折り、下図のように接着します。
26. 部品「96」「97」の組み立て
展開図の「96」と「97」を切り取り、裏面同士を接着します。
27. ステップ26パーツの取り付け
上でつくったパーツを、ステップ25でつくったパーツの赤枠で示した部分に接着します。
28. 部品「98」の組み立て
展開図の「98」を切り取って組立指定図に従って折り、裏面同士を接着します。
29. ステップ28パーツの取り付け
上でつくったパーツを、ステップ27でつくったパーツに断面で接着します。前後に注意してください。
30. 部品「99」「100」の組み立て
展開図の「99」と「100」を切り取り、裏面同士を接着します。
31. ステップ30パーツの取り付け
上でつくったパーツを、ステップ29でつくったパーツに断面で接着します。前後に注意してください。
32. ステップ31パーツの船体への取り付け
上でつくったパーツを、船体の下図の位置に接着します。
33. 部品「101」「102」の組み立て
展開図の「101」と「102」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
34. 部品「103」の取り付け
展開図の「103」を切り取り、上でつくったパーツに接着します。
35. ステップ34パーツの船体への取り付け
上でつくったパーツを、船体の下図の位置に接着します。展開図の「104」「105」「106」を切り取って同様に組み立てて、船体の右舷に接着します。
36. 部品「107」「108」の組み立て
展開図の「107」と「108」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
37. ステップ36パーツの船体への取り付け
上でつくったパーツを、船体の下図の位置に接着します。前後に注意してください。
38. 部品「109」「110」の組み立て
展開図の「109」と「110」切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
39. ステップ38パーツの船体への取り付け
上でつくったパーツを、船体の下図の位置に接着します。前後に注意してください。
