沈没戦艦「大和」 マスト・後部艦橋をつくる
マスト・後部艦橋をつくる 完成イメージ
組み立て手順
1. パーツ98の組み立て
展開図の「98」を切り取って折り線指示に従って折り、下図のように接着します。4個つくります。
2. パーツ99の組み立てと接着
展開図の「99」を切り取って、丸みをつけてから、上でつくったパーツ(ステップ1で作成)に接着します。4個つくります。
3. パーツ100の接着
展開図の「100」を切り取って、上でつくったパーツ(ステップ2で作成)に接着します。4個つくります。
4. パーツ101の組み立て
展開図の「101」を切り取って折り線指示に従って折り、下図のように接着します。
両端のフチの部分に接着剤をつけ、下図のように接着します。4個つくります。
5. パーツ102の組み立て
展開図の「102」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
6. ステップ4と5パーツの接着
上でつくったパーツ(ステップ5で作成)を折り線指示に従って折り、4でつくったパーツ(ステップ4で作成)と、下図のように接着します。4個つくります。
7. ステップ3と6パーツの接着
上でつくったパーツ(ステップ6で作成)を、3でつくったパーツ(ステップ3で作成)に接着します。前後に注意してください。
9. パーツ103の組み立て
展開図の「103」を切り取って折り線指示に従って折り、下図のように接着します。
フチの部分に接着剤をつけ、下図のように接着します。2個つくります。
10. ステップ8と9パーツの接着

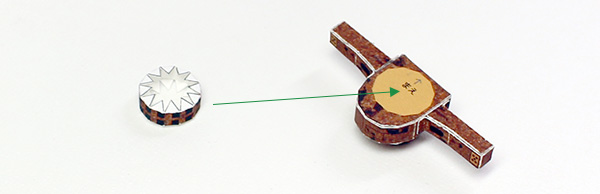

上でつくったパーツ(ステップ9で作成)を、8でつくったパーツ(艦橋・煙突ユニット)の下図の位置に、断面で接着します。反対側も同様に接着します。
11. パーツ104, 105の組み立て
展開図の「104」と「105」を切り取って折り線指示に従って折り、黄色で示した部分、水色で示した部分を、それぞれの裏面同士を接着します。
12. 三角錐の組み立て
上でつくったパーツの、対応する裏面同士を接着し、三角錐の形に組み立てます。
13. 中央の棒の接着
上でつくったパーツの、中央の棒を赤枠で示した部分に接着します。
14. パーツ106の組み立て
展開図の「106」を切り取って折り線指示に従って折り、下図のように接着します。
15. ステップ13と14パーツの接着
上でつくったパーツ(ステップ14で作成)と、13でつくったパーツ(ステップ13で作成)を、下図のように接着します。
16. ステップ10と15パーツの接着
上でつくったパーツ(ステップ15で完成したマスト)を、10でつくったパーツ(艦橋・煙突ユニット)に、形を合わせて接着します。
17. パーツ107の組み立て
展開図の「107」を切り取って折り線指示に従って折り、下図のように接着します。
下図のように接着します。
18. パーツ108の組み立て
展開図の「108」を切り取って折り線指示に従って折り、下図のように接着します。
下図のように接着します。
19. ステップ17と18パーツの接着
上でつくったパーツ(ステップ18で作成)と、17でつくったパーツ(ステップ17で作成)を、下図のように接着します。前後を間違えないように注意してください。
20. パーツ109の組み立て
展開図の「109」を切り取って折り線指示に従って折り、下図のように接着します。
21. ステップ19と20パーツの接着とパーツ110の組み立て
上でつくったパーツ(ステップ20で作成)と、19でつくったパーツ(ステップ19で完成した構造物)を、下図のように接着します。「110」も同様に組み立てて、反対側に接着します。
22. パーツ111の組み立て
展開図の「111」を切り取って折り線指示に従って折り、下図のように接着します。
23. ステップ21と22パーツの接着
上でつくったパーツ(ステップ22で作成)と、21でつくったパーツ(ステップ21で完成した構造物)を、下図のように接着します。
24. パーツ112の組み立て
展開図の「112」を切り取って折り線指示に従って折り、下図のように接着します。
下図のように接着します。
25. パーツ113の組み立て
展開図の「113」を切り取って折り線指示に従って折り、下図のように接着します。
下図のように接着します。
26. ステップ24と25パーツの接着
上でつくったパーツ(ステップ25で作成)と、24でつくったパーツ(ステップ24で作成)を、下図のように接着します。前後に注意してください。
27. ステップ23と26パーツの接着
上でつくったパーツ(ステップ26で作成)と、23でつくったパーツ(ステップ23で完成した構造物)を、下図のように接着します。前後に注意してください。
28. ステップ16と27パーツの接着
上でつくったパーツ(ステップ27で完成した後部艦橋)と、16でつくったマストパーツを、下図のように接着します。前後に注意してください。
