大型タンクローリー「ピータービルト281」 トレーラーをつくる-2

組み立て方解説ページ

ピータービルト281 トレーラー組立ステップ2 完成イメージ

トレーラーをつくる-2 完成イメージ


組み立て手順

1. 部品「E-1」「E-2」の組み立て

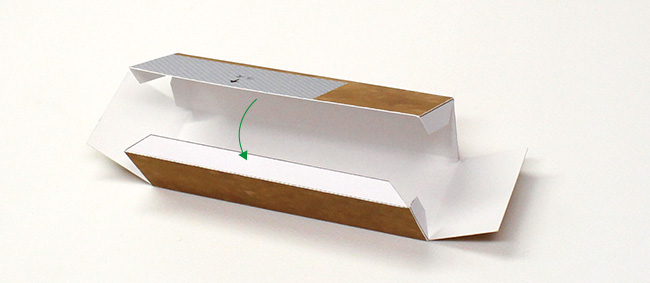

展開図の「E-1」「E-2」を切り取って折り線指示に従って折り、下図の様に接着します。

部品E-1、E-2の組み立て

2. 部品「E-3」「E-4」の組み立て

展開図の「E-3」「E-4」を切り取って折り線指示に従って折り、下図の様に接着します。

部品E-3、E-4の組み立て

3. ステップ1と2のパーツ結合

ステップ1でつくったパーツと、ステップ2でつくったパーツを、下図の様に接着します。

ステップ1と2のパーツ結合

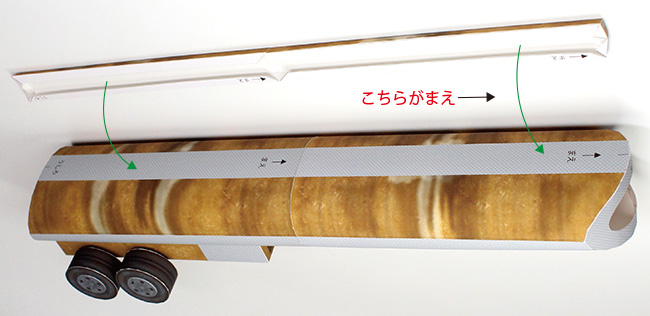

4. タンク上部への取り付け

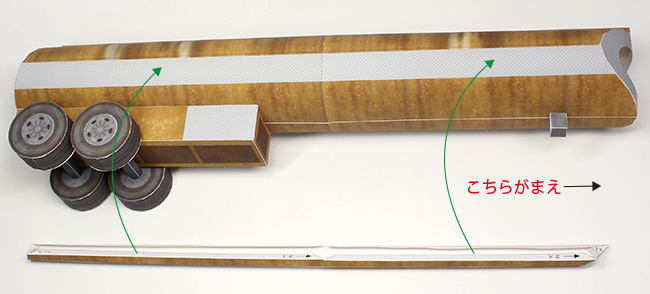

ステップ3でつくったパーツを、タンクの上部に下図の様に接着します。前後を間違えないように注意してください。

タンク上部への取り付け

5. 部品「E-5」の組み立て

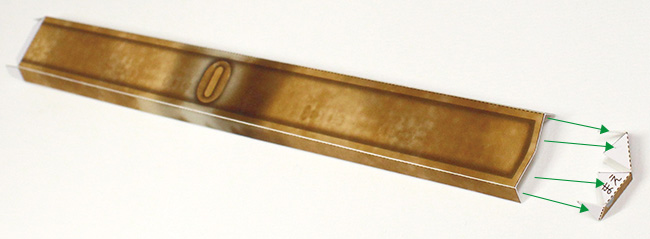

展開図の「E-5」を切り取って折り線指示に従って折り、下図の様に接着します。

部品E-5の組み立て

6. 部品「E-6」「E-7」の組み立て

展開図の「E-6」「E-7」を切り取って折り線指示に従って折り、下図の様に接着します。

部品E-6、E-7の組み立て

7. ステップ5と6のパーツ結合

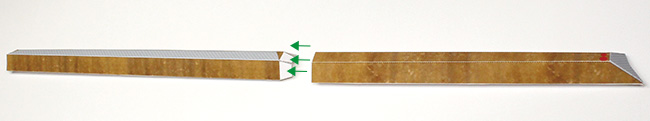

ステップ5でつくったパーツと、ステップ6でつくったパーツを、下図の様に接着します。

ステップ5と6のパーツ結合

8. タンク側面への取り付け

ステップ7でつくったパーツを、タンクの右側面に、下図の様に接着します。前後を間違えないように注意してください。

タンク右側面への取り付け

展開図の「E-8」「E-9」「E-10」も同様に組み立てて、タンクの左側面に同様に接着します。前後を間違えないように注意してください。

タンク左側面への取り付け

9. 部品「E-11」の組み立て

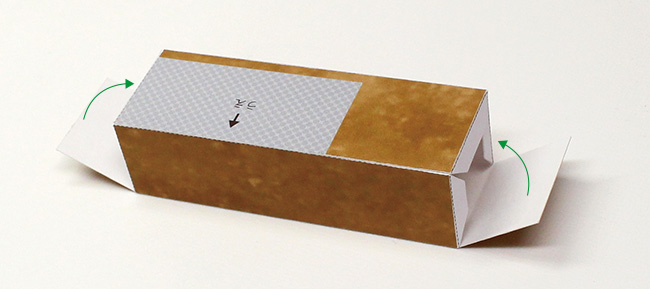

展開図の「E-11」を切り取って折り線指示に従って折り、下図の様に接着します。

部品E-11の組み立て1

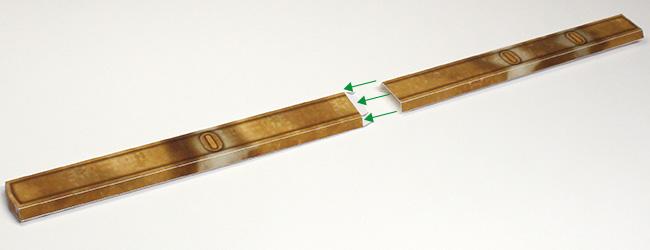

下図のように接着します。

部品E-11の組み立て2

10. 部品「E-12」との結合とタンク右側面への取り付け

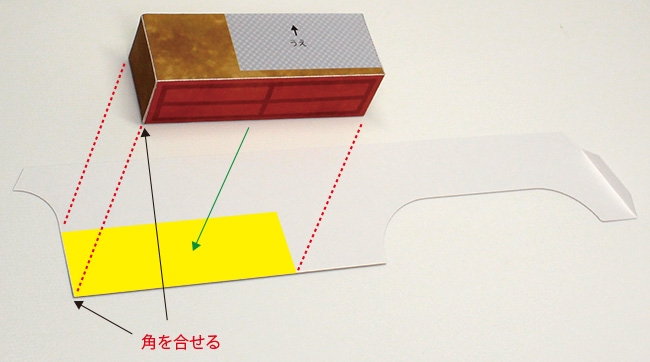

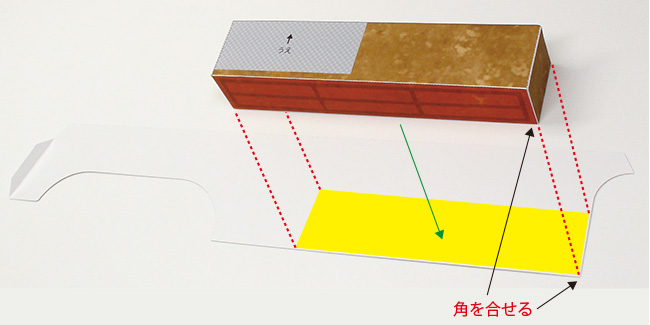

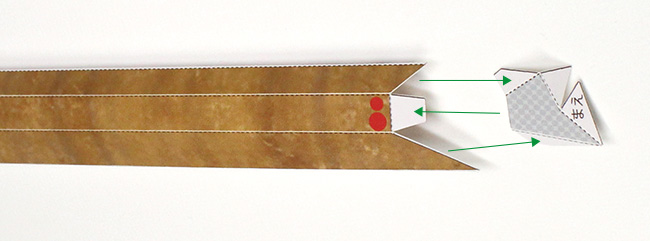

展開図の「E-12」を切り取って折り線指示に従って折り、ステップ9でつくったパーツを、黄色で示した部分に、下図の様に接着します。

部品E-12との結合

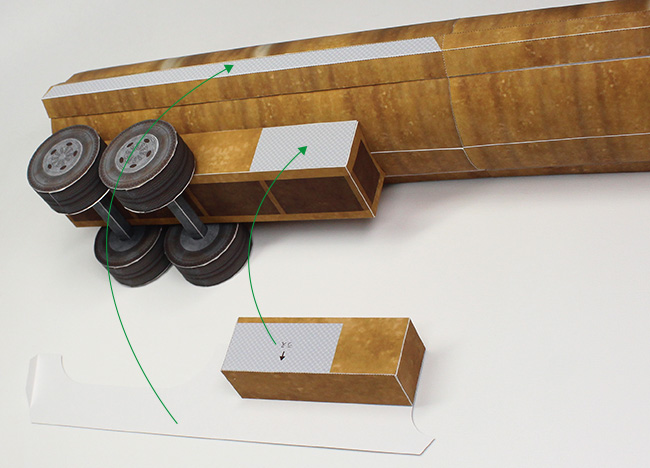

タンクの右側面に、下図の様に接着します。

タンク右側面への取り付け

11. 部品「E-13」「E-14」の組み立てとタンク左側面への取り付け

展開図の「E-13」を同様に組み立てて、「E-14」と下図の様に接着します。

部品E-13、E-14の組み立て

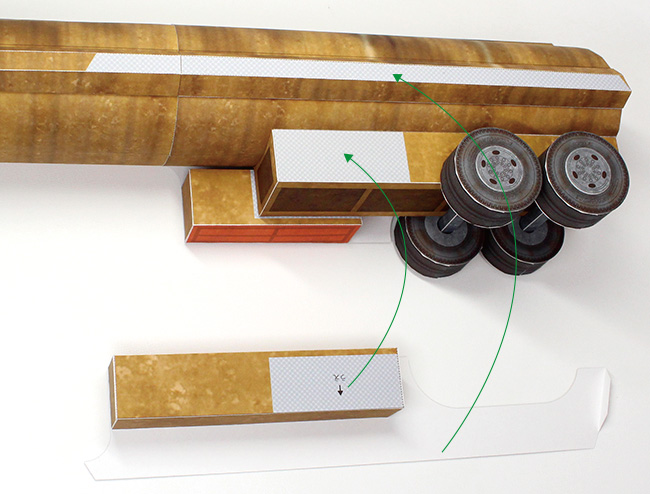

タンクの左側面に、下図の様に接着します。

タンク左側面への取り付け

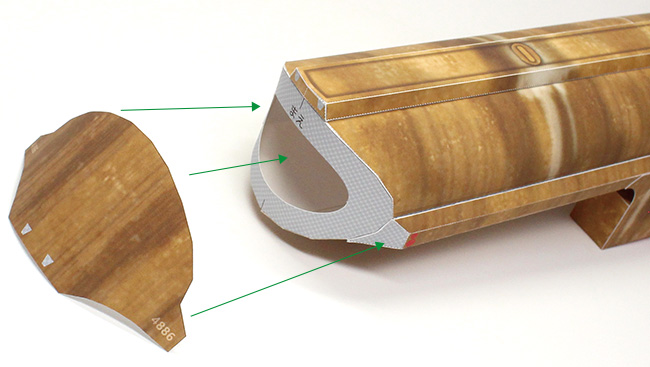

12. 部品「E-15」のタンク前面への取り付け

展開図の「E-15」を切り取り、タンクの前面に下図の様に接着します。

部品E-15の取り付け

13. 部品「E-16」の組み立てとタンク後部への取り付け

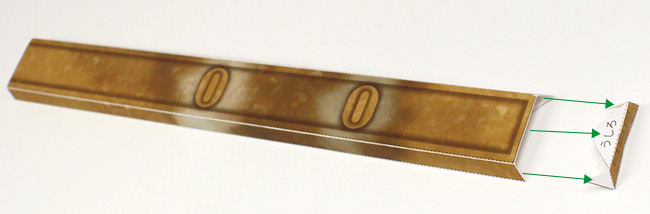

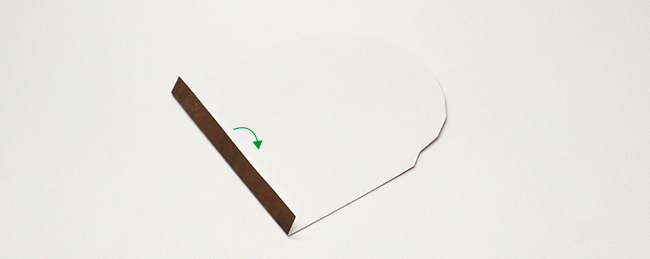

展開図の「E-16」を切り取って折り線指示に従って折り、下図の様に裏面同士を接着します。

部品E-16の組み立て

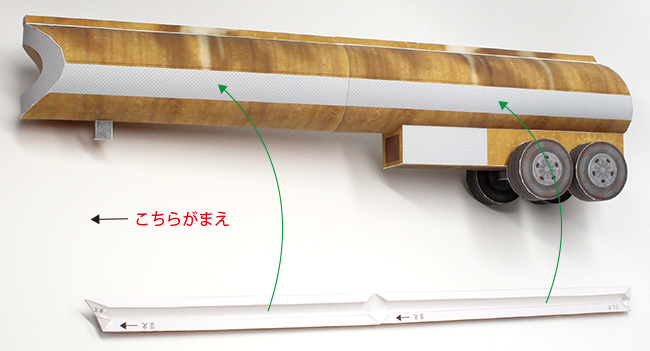

タンクの後部に下図の様に接着します。

部品E-16の取り付け

14. 部品「E-17」「E-18」の組み立てとタンク前面への取り付け

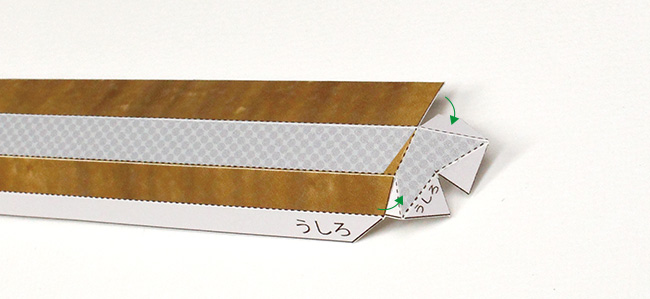

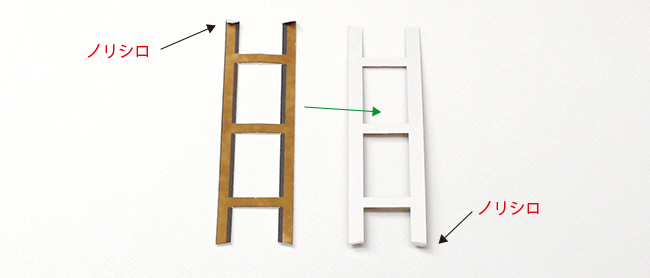

展開図の「E-17」「E-18」を切り取って折り線指示に従って折り、下図の様に裏面同士を接着します。上下を間違えないように注意してください。

部品E-17、E-18の準備

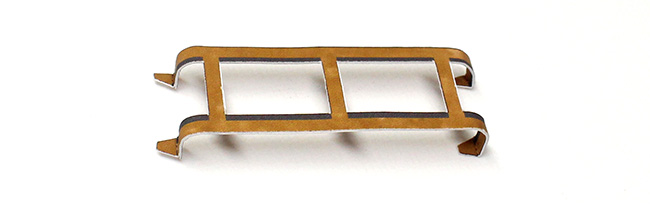

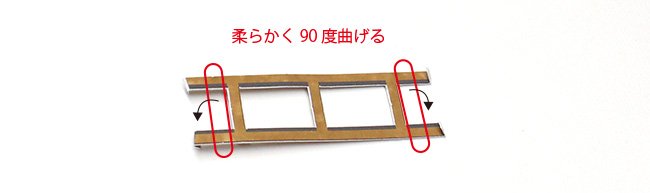

赤枠で示した部分を、爪楊枝などを押し当てながら、柔らかく90度に曲げます。

部品E-17、E-18の曲げ加工

このようになります。

部品E-17、E-18の組み立て完了

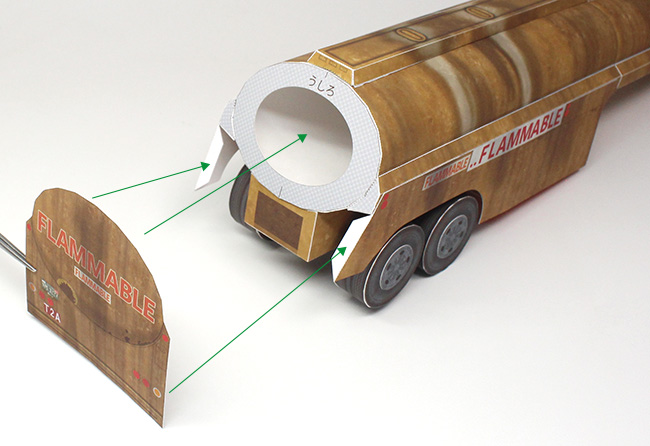

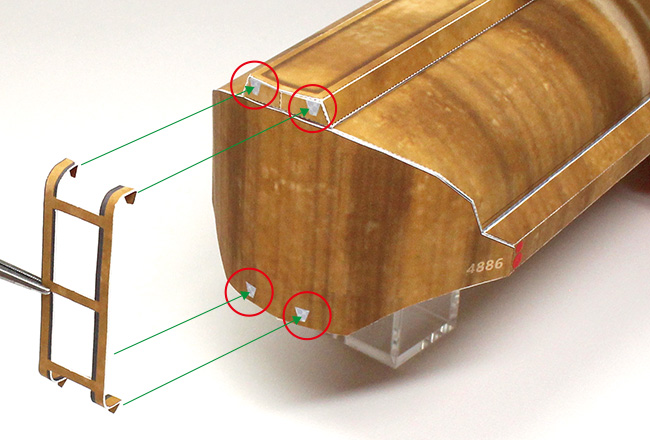

タンクの前面に下図の様に接着します。

タンク前面への取り付け

15. トレーラーとトラクターの連結

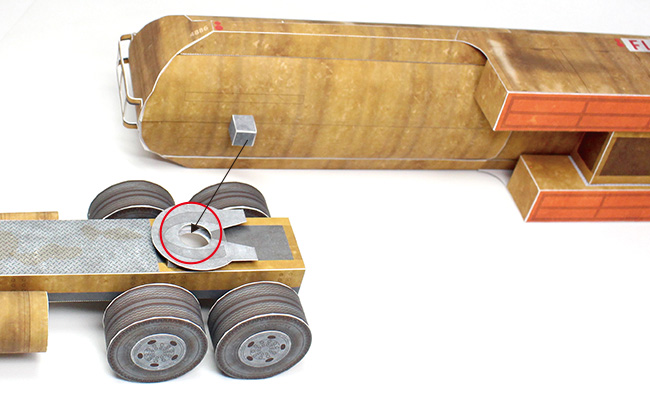

完成したタンク(トレーラー)を、トラクターの赤枠で示した部分の穴に差し込みます。※接着はしません。

トレーラーとトラクターの連結

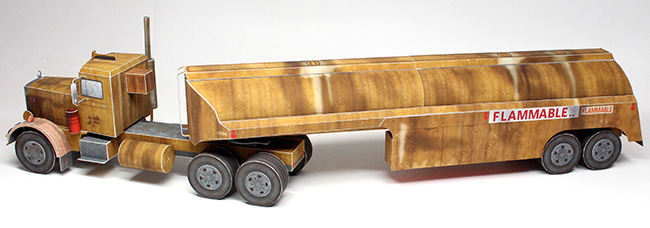

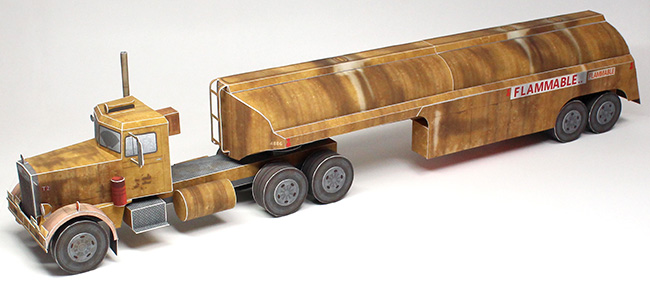

大型タンクローリー「ピータービルト281」ペーパークラフト 完成写真
大型タンクローリー「ピータービルト281」完成
📞 ✉️
