アメリカ海兵隊 MV-22B「オスプレイ」 細部をつくる-1

組み立て方解説ページ

細部をつくる-1 完成イメージ

細部をつくる-1 完成イメージ


組み立て手順

ステップ1: 左エンジンナセル パーツ「13」の組み立て

展開図の「13」を切り取って組立指定図に従って折ります。

オスプレイ 組立ステップ1-1

端の部分を接着します。

オスプレイ 組立ステップ1-2

ステップ2: 左エンジンナセル パーツ「14」の取り付け

展開図の「14」を切り取って組立指定図に従って折ります。

オスプレイ 組立ステップ2-1

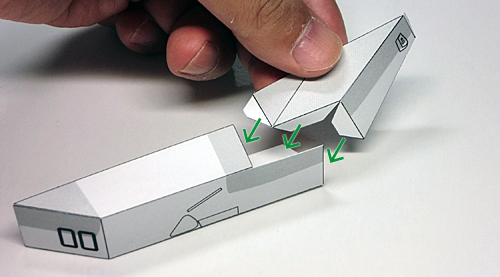

1でつくったパーツと接着します。

オスプレイ 組立ステップ2-2

ステップ3: 左エンジンナセル パーツ「15」の取り付けと胴体への接着

展開図の「15」を切り取り、上のパーツに接着します。

オスプレイ 組立ステップ3-1

上のパーツを、胴体の左側に接着します。

オスプレイ 組立ステップ3-2

このようになります。

オスプレイ 組立ステップ3-3

ステップ4: 右エンジンナセルの組み立てと胴体への接着

展開図の「16」「17」「18」を切り取って組立指定図に従って折り、上と同じ手順で組み立て、胴体の右側に接着します。

オスプレイ 組立ステップ4

ステップ5: 胴体下部ハッチの取り付け

胴体下部のハッチを閉じます。写真の赤丸の部分を、胴体の裏側に引っ掛けます。(接着はしません)

オスプレイ 組立ステップ5-1

このようになります。ハッチを開くときは、丸印部分の突起に爪先を引っ掛けて引っ張ってください。

オスプレイ 組立ステップ5-2

ステップ6: 左エンジン パーツ「19」の組み立て

展開図の「19」を切り取って組立指定図に従って折ります。

オスプレイ 組立ステップ6

ステップ7: 左エンジン パーツ「20」の取り付け

展開図の「20」を切り取って組立指定図に従って折り、上のパーツと接着します。

オスプレイ 組立ステップ7

ステップ8: 左エンジン パーツ「21」の取り付け

展開図の「21」を切り取って組立指定図に従って折り、上のパーツと接着します。

オスプレイ 組立ステップ8

ステップ9: 左エンジン パーツ「22」の取り付け

展開図の「22」を切り取り、上のパーツと接着します。

オスプレイ 組立ステップ9

ステップ10: 左エンジンナセルの翼への取り付け

左翼の先端の箱状の突起を、上のパーツ側面の穴に差し込みます。(接着はしません)もしも穴が大きくてグラグラする場合は、箱状突起にセロテープをひと巻きしましょう。

オスプレイ 組立ステップ10
📞 ✉️
