アメリカ海兵隊 MV-22B「オスプレイ」 胴体をつくる

組み立て方解説ページ

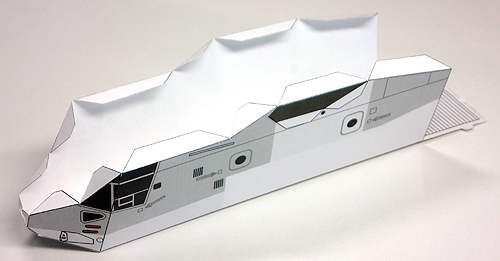

胴体をつくる 完成イメージ

胴体をつくる 完成イメージ


組み立て手順

ステップ1: パーツ「1」の組み立て(機首・後部ハッチ)

展開図の「1」を切り取って組立指定図に従って折ります。

オスプレイ 組立ステップ1-1

機首部分を接着します。

オスプレイ 組立ステップ1-2

後部ハッチ部分の、裏面同士を接着します。

オスプレイ 組立ステップ1-3

このようになります。

オスプレイ 組立ステップ1-4

ステップ2: パーツ「2」の組み立てと胴体への接着

展開図の「2」を切り取って組立指定図に従って折ります。

オスプレイ 組立ステップ2-1

3つののりしろを、裏面側に完全に折り返して接着します。

オスプレイ 組立ステップ2-2

胴体に接着します。

オスプレイ 組立ステップ2-3

このようになります。

オスプレイ 組立ステップ2-4

ステップ3: パーツ「3」の組み立てと機首への接着

展開図の「3」を切り取って組立指定図に従って折ります。

オスプレイ 組立ステップ3-1

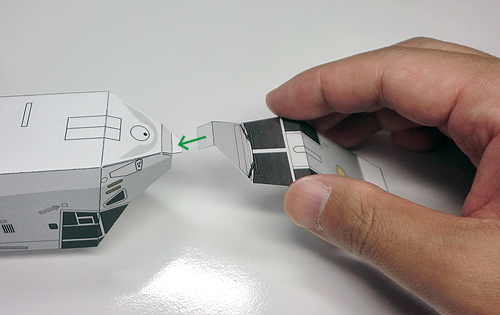

上のパーツを、機首部分に接着します。下の矢印部分から接着するとよいです。

オスプレイ 組立ステップ3-2

下の写真のように、閉じながら接着します。

オスプレイ 組立ステップ3-3

このようになります。

オスプレイ 組立ステップ3-4

ステップ4: パーツ「4」の組み立てと胴体後部上面への接着

展開図の「4」を切り取って組立指定図に従って折ります。

オスプレイ 組立ステップ4-1

上のパーツを、胴体後部の上面に接着します。

オスプレイ 組立ステップ4-2

ステップ5: パーツ「5」の組み立てと胴体後部下面への接着

展開図の「5」を切り取って組立指定図に従って折ります。

オスプレイ 組立ステップ5-1

上のパーツを、胴体後部の下面に接着します。

オスプレイ 組立ステップ5-2

このようになります。

オスプレイ 組立ステップ5-3

ステップ6: パーツ「6」の組み立てと胴体中央上面への接着

展開図の「6」を切り取って組立指定図に従って折ります。

オスプレイ 組立ステップ6-1

上のパーツを、胴体中央の上面に接着します。

オスプレイ 組立ステップ6-2

このとき、下の写真の番号順に接着するとよいです。下部のハッチに指を入れて、内側からものりしろを押さえましょう。

オスプレイ 組立ステップ6-3

ステップ7: パーツ「7」の組み立てと胴体中央上面への接着

展開図の「7」を切り取って組立指定図に従って折り、中央部分の裏面同士を接着します。

オスプレイ 組立ステップ7-1

上のパーツを、胴体中央の上面に接着します。

オスプレイ 組立ステップ7-2
📞 ✉️
