赤城1/350ペーパークラフト-組み立て方 「細部をつくる-3」



1. 展開図の「84」「85」を切り取って組立指定図に従って折り、裏面同士を接着します。




2. 展開図の「86」を切り取って組立指定図に従って折り、裏面同士を接着します。




3. 1でつくったパーツと接着します。




4. 上のパーツと、細部をつくる-2でつくった格納庫の右側面(上から見て右側)の、矢印の位置に接着します。




5. 下の写真のようになっているか確認してください。




6. 展開図の「87」「88」を切り取って組立指定図に従って折り、裏面同士を接着します。

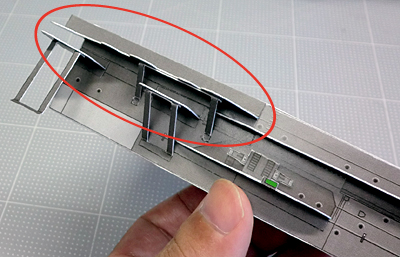

7. 上のパーツが完全に乾燥してから、赤丸部分の赤いラインにそって切り込みを入れます。
ここがアンテナ支柱の差し込み位置になりますので、裏までしっかり抜き通してください。




8. 展開図の「89」を切り取って組立指定図に従って折り、裏面同士を接着します。




9. 6でつくったパーツと接着します。




10. 上のパーツと、格納庫をつくる-5でつくった格納庫の右側面(上から見て右側)の、矢印の位置に接着します。




11. 下の写真のようになっているか確認してください。




12. 展開図の「90」「91」を切り取り組立指定図に従って折り、裏面同士を接着します。




13. 上のパーツが完全に乾燥してから、赤丸部分の赤いラインにそって切り込みを入れます。
ここがアンテナ支柱の差し込み位置になりますので、裏までしっかり抜き通してください。




14. 展開図の「92」を切り取って組立指定図に従って折り、裏面同士を接着します。




15. 12でつくったパーツと接着します。




16. 上のパーツと、格納庫をつくる-5でつくった格納庫の左側面(上から見て左側)の、矢印の位置に接着します。




17. このような形になっているか確認してください。
