「零式艦上戦闘機五二型」1/48ペーパークラフト-組み立て方 「胴体をつくる」




1. まず展開図を印刷後に、裏面に「type52-03-2.pdf(裏面用)」を印刷してください。



2. 展開図の「36」を切り取って組立指定図に従って折り、尾翼パーツと絵柄を合わせて接着します。


3. 上でつくったパーツの内側に操縦席パーツを抜き通し、操縦席の後部を赤い点線で示した部分を接着します。


続いて、操縦席前部の左右を接着します。



4. 上でつくったパーツの赤丸で示した部分を、主翼パーツの矢印で示した部分に引っ掛けます。



5. 上でつくったパーツの、赤丸で示した部分ののりしろを接着します。反対側も同様に接着します。



6. 上でつくったパーツの、赤丸で示した部分ののりしろを接着します。



7. 上でつくったパーツの、矢印で示した部分を、形を合わせて接着します。




8. 上でつくったパーツの、矢印で示した部分を、形を合わせて接着します。



9. 展開図の「37」を切り取って組立指定図に従って折り、上でつくったパーツの、赤い点線で示した接着線を合わせた位置から、巻きつける要領で接着します。



10. 展開図の「38」を切り取って、上でつくったパーツに形を合わせて接着します。



11. 展開図の「39」を切り取って、上でつくったパーツの点線の位置に形を合わせて接着します。



12. 展開図の「40」を切り取って組立指定図に従って折り、上でつくったパーツの、赤い点線で示した位置から、巻きつける要領で接着します。赤丸で示した部分は接着しないように注意してください。



12. 展開図の「41」を切り取って組立指定図に従って折り、下図ののりしろを接着します。



13. 展開図の「42」を切り取って、上でつくったパーツを穴から抜き通し、裏面側から接着します。



14. 上でつくったパーツを、矢印で示した部分に形を合わせて接着します。


15. 展開図の「43」を切り取って組立指定図に従って折り、下図ののりしろを接着します。



16. 展開図の「44」を切り取って組立指定図に従って折り、下図ののりしろを接着します。

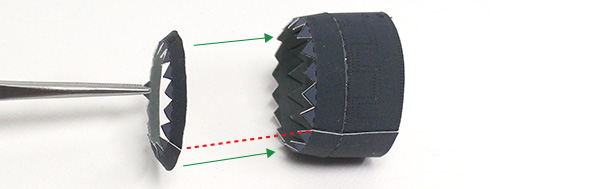

17. 上でつくったパーツと、15でつくったパーツを、赤い点線で示した接着線を合わせて接着します。



18. 展開図の「45」を切り取って組立指定図に従って折り、下図ののりしろを接着します。



19. 上でつくったパーツと、17でつくったパーツを、赤い点線で示した接着線を合わせて接着します。



20. 展開図の「46」を切り取って組立指定図に従って折り、下図ののりしろを接着します。



21. 上でつくったパーツと、19でつくったパーツを、赤い点線で示した接着線を合わせて接着します。



22. 上でつくったパーツを、14でつくったパーツの矢印で示した場所にはめ込みます。接着はしません。
赤丸で示した部分が上になります。



23. 展開図の「47」、「48」、「49」を切り取って組立指定図に従って折り、下図のように接着します。



24. 上でつくったパーツを、矢印で示した場所に接着します。



25. 展開図の「50」を切り取って組立指定図に従って折り、下図の様に接着します。



26. 展開図の「51」を切り取って組立指定図に従って折り、形を合わせて下図の様に接着します。



27. 展開図の「52」を切り取って組立指定図に従って折り、下図の様に接着します。



28. 上でつくったパーツを、28でつくったパーツの矢印で示した場所に接着します。



29. 展開図の「53」を切り取って組立指定図に従って折り、下図の様に接着します。



30. 上でつくったパーツを、28でつくったパーツの矢印で示した場所に接着します。



31. 展開図の「54」を切り取って、下図の場所に切断面で接着します。



32. 展開図の「55」を切り取って、形を合わせて接着します。



33. 上でつくったパーツに、機体先端の棒を差し込みます。接着はしません。
