日本海軍 特型潜水艦「伊400」1/200ペーパークラフト-組み立て方 「司令筒・格納筒をつくる」




1. まず展開図の2枚めを印刷後に、裏面に「i400-03-2.pdf(裏面用)」を印刷してください。
裏面側に印刷ができない場合、対応するパーツの裏面をグレーに塗ってください。


2. 展開図の「47」を切り取って折り線指示に従って折り、丸棒などに巻き付けて全体にしっかりと丸みをつけてください。



3. 展開図の「48」を切り取って折り線指示に従って折り、下図のように接着します。



4. 上でつくったパーツと、2でつくったパーツを下図を参考に接着します。



5. 展開図の「49」を切り取って、下図のように接着します。



6. 展開図の「50」と「51」を切り取って折り線指示に従って折り、下図の様に接着します。



7. 展開図の「52」を切り取って折り線指示に従って折り、下図の様に接着します。


ピンセットを使って丁寧に形を合わせて接着してください。



8. 展開図の「53」を切り取って、下図の様に接着します。



9. 上でつくったパーツを、5でつくったパーツに、のりしろの形を合わせて被せる様に接着します。



10. 展開図の「54」を切り取って、下図の様に接着します。

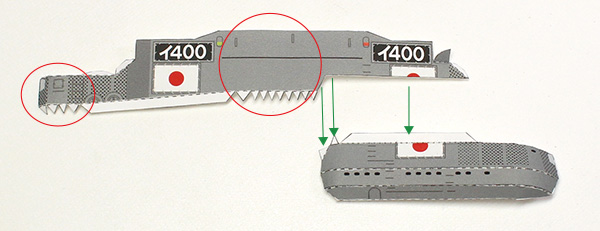

11. 展開図の「55」、「56」、「57」を切り取って折り線指示に従って折り、赤丸で示した部分に丸みをつけてから、下図を参考に接着します。



12. 展開図の「58」を切り取って折り線指示に従って折り、赤丸で示した部分に丸みをつけてから、上でつくったパーツを接着します。


下図のように接着します。



13. 展開図の「59」を切り取って折り線指示に従って折り、下図の様に接着します。


このようになります。



14. 展開図の「60」と「61」を切り取って折り線指示に従って折り、下図のように接着します。



15. 上でつくったパーツを、13でつくったパーツに、形を合わせて接着します。



16. 展開図の「62」を切り取って折り線指示に従って折り、15でつくったパーツと形を合わせて接着します。


17. 上でつくったパーツを、15でつくったパーツに、のりしろの形を合わせて接着します。



18. 展開図の「63」と「64」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。



19. 上でつくったパーツを、17でつくったパーツに、のりしろの形を合わせて接着します。



20. 展開図の「65」を切り取って中央で折り、黄色で示した部分の裏面同士を接着します。



21. 上でつくったパーツを、19でつくったパーツに接着します。



22. 展開図の「66」と「67」を切り取って、裏面同士を接着します。



23. 上でつくったパーツを、21でつくったパーツに接着します。



24. 展開図の「68」を切り取って中央で折り、裏面同士を接着します。完全に接着されてから、輪郭で切り取ります。



25. 上でつくったパーツに丸みをつけ、内側の断面に接着剤を塗り、23でつくったパーツに接着します。



26. 展開図の「69」を切り取って中央で折り、裏面同士を接着します。完全に接着されてから、輪郭で切り取ります。



27. 上でつくったパーツに丸みをつけ、内側の断面に接着剤を塗り、25でつくったパーツに接着します。



28. 展開図の「70」と「71」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。



29. 上でつくったパーツを、27でつくったパーツに接着します。



30. 展開図の「72」と「73」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。



31. 上でつくったパーツを、29でつくったパーツに接着します。



32. 展開図の「74」を切り取って折り線指示に従って折り、下図の様に接着します。
3個つくります。



33. 展開図の「75」を切り取って、上でつくったパーツと接着します。
銃身の向きを間違わないように注意してください。
3個つくります。



34. 上でつくったパーツを、31でつくったパーツに接着します。銃身の向きを間違わないように注意してください。



35. 上でつくったパーツを、「船体をつくる-2」でつくったパーツに、形を合わせて接着します。



36. 展開図の「76」を中央で折り、35でつくったパーツに、のりしろの形を合わせて接着します。
前後を間違わないように注意してください。

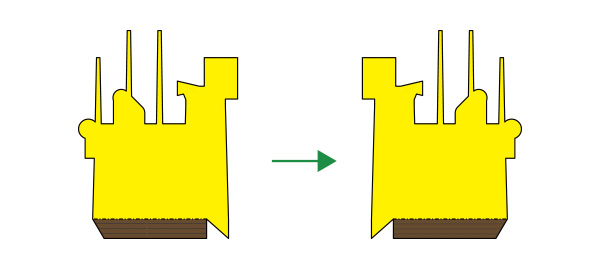

37. 展開図の「77」を切り取って中央で折り、黄色で示した部分の裏面同士を接着します。



38. 上でつくったパーツを、36でつくったパーツに接着します。砲身の向きを間違わないように注意してください。



39. 展開図の「78」を切り取って中央で折り、黄色で示した部分の裏面同士を接着します。



40. 上でつくったパーツを、38でつくったパーツに、のりしろの形を合わせて接着します。
向きを間違わないように注意してください。



41. 展開図の「79」と「80」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。



42. 上でつくったパーツを、40でつくったパーツに、のりしろの形を合わせて接着します。
向きを間違わないように注意してください。



43. 展開図の「81」を切り取って折り線指示に従って折り、下図の様に接着します。



44. 上でつくったパーツの上に船体を乗せます。接着はしません。
