日本海軍 特型潜水艦「伊400」1/200ペーパークラフト-組み立て方 「船体をつくる-2」




1. 展開図の「14」を切り取って折り線指示に従って折り、全体に丸みをつけてから「船体をつくる-1」パートでつくったパーツに、下図のように接着します。


2. 展開図の「15」を切り取って折り線指示に従って折り、全体に丸みをつけてから上でつくったパーツと、絵柄を合わせて接着します。



3. 展開図の「16」を切り取って折り線指示に従って折り、全体に丸みをつけてから上でつくったパーツと、絵柄を合わせて接着します。



4. 展開図の「17」と「18」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
2個つくります。



5. 展開図の「19」を切り取って折り線指示に従って折り、全体に丸みをつけてから上でつくったパーツののりしろを差し込んで、裏面側で接着します。前後の向きに注意してください。
反対側も同様に接着します。



6. 上でつくったパーツと、3でつくったパーツを絵柄を合わせて接着します。その後、船首部分を接着します。



7. 展開図の「20」と「21」を切り取って折り線指示に従って折り、下図の様に接着します。
「22」と「23」も同様に組み立てます。



8. 上でつくったパーツの、のりしろ部分を除いた裏面同士を接着します。



9. 上でつくったパーツを、6でつくったパーツの中央部分に、のりしろの形を合わせて接着します。


下図のように、パーツを斜めに曲げながら、のりしろを一つずつ接着していくと貼りやすいです。



10. 展開図の「24」と「25」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。



11. 上でつくったパーツを、9でつくったパーツに、のりしろの形を合わせて接着します。
「26」と「27」も同様に組み立てて、反対側に接着します。


下図のように、パーツを斜めに曲げながら、のりしろを一つずつ接着していくと貼りやすいです。



12. 展開図の「28」と「29」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。

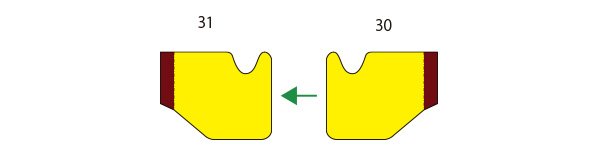

13. 展開図の「30」と「31」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。
2個つくります。



14. 上でつくったパーツを、12でつくったパーツに、のりしろの形を合わせて接着します。反対側も同様に接着します。
前後の向きに注意してください。



15. 上でつくったパーツを、11でつくったパーツに、のりしろの形を合わせて接着します。



16. 展開図の「32」と「33」を切り取って折り線指示に従って折り、黄色で示した部分の裏面同士を接着します。


17. 上でつくったパーツを、15でつくったパーツに、のりしろの形を合わせて接着します。
「34」と「35」も同様に組み立てて、反対側に接着します。

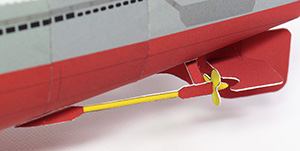

スクリュープロペラの先端が、下図の位置に合うように調整します。



18. 展開図の「36」を中央で折り、裏面同士を接着します。完全に接着されてから、輪郭で切り取ります。
中央部の赤い十字部分に切り込みを入れます。
2個つくります。


中央部に爪楊枝などを刺し、穴を拡張しておきます。



19. 上でつくったパーツを、17でつくったパーツのプロペラ軸の先端に刺し通します。接着はしなくても大丈夫です。


このようになります。反対側にも同様に差し込みます。



20. 展開図の「37」を中央で折り、黄色で示した部分の裏面同士を接着します。
2個つくります。



21. 上でつくったパーツを、19でつくったパーツに、のりしろの形を合わせて接着します。
上下を間違わないように注意してください。
反対側にも同様に接着します。



22. 展開図の「38」を切り取って折り線指示に従って折り、下図の様に接着します。



23. 展開図の「39」を切り取って折り線指示に従って折り、下図の様に接着します。



24. 展開図の「40」を切り取って、下図の様に接着します。



25. ティッシュペーパーやトイレットペーパーを胴体の内部に詰め込むと、構造の強度が増します。
(※この工程は行わなくても大丈夫です)

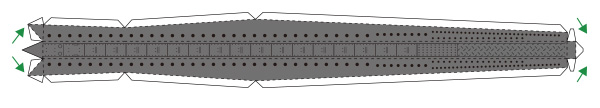

26. 展開図の「41」を切り取って折り線指示に従って折り、下図の様に接着します。



27. 展開図の「42」を切り取って折り線指示に従って折り、下図の様に接着します。



28. 展開図の「43」を切り取って、下図の様に接着します。



29. 展開図の「44」を切り取って折り線指示に従って折り、下図の様に接着します。



30. 展開図の「45」を切り取って折り線指示に従って折り、下図の様に接着します。



31. 上でつくったパーツを、28でつくったパーツに、形を合わせて接着します。



32. 展開図の「46」を中央で折り、黄色で示した部分の裏面同士を接着します。
2個つくります。



33. 上でつくったパーツを、31でつくったパーツに、形を合わせて接着します。
反対側も同様に接着します。
