「そうりゅう」1/200ペーパークラフト-組み立て方 「艦首・艦橋をつくる」



まず最初に組立指定図の見方を覚えてください。
これは展開図に折り線指定や、のりしろの接着位置指定、切り込み線の指定などを記入したものです。

濃いピンク色の線が「山折り」、濃い水色の線が「谷折り」の指定です。「山折り」とは、印刷面側が山状になる折り方で、折線が山の頂上になるような形です。逆に「谷折り」とは、折線が谷の底になるような形になります。

緑色の線は、のりしろを接着する位置を示したもので、赤い線は切り込みを入れる場所を示したものです。


1. 展開図の「1」を切り取って組立指定図に従って折り、矢印の部分を接着します。




2. 展開図の「2」を切り取って組立指定図に従って折り、上のパーツの矢印部分ののりしろを、
赤丸で示した部分に最初に接着します。



赤丸で示したのりしろのある方から接着していきます。


反対側を接着します。

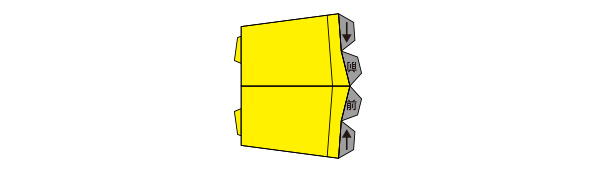

3. 展開図の「3」を切り取って組立指定図に従って折り、黄色で示した部分の裏面同士を接着します。





4. 展開図の「4」を切り取って組立指定図に従って折り、上でつくったパーツを裏面側から接着します。
矢印の方向が前方です。




5. 上でつくったパーツと、2でつくったパーツを接着します。
赤丸で示した部分に最初に接着します。


赤丸で示したのりしろのある方から接着していきます。


反対側を接着します。



6. 展開図の「5」を切り取って組立指定図に従って折り、上でつくったパーツの赤丸で示したのりしろに最初に接着します。


巻きつけていく要領で接着します。



7. 展開図の「6」を切り取って組立指定図に従って折り、矢印で示した部分を接着します。


6でつくったパーツと、絵柄を合わせながら接着します。
(内側に指を差し入れて、のりしろをしっかりと押さえて接着してください)



8. 展開図の「7」を切り取って組立指定図に従って折り、矢印で示した部分を接着します。



9. 展開図の「8」を切り取って、上でつくったパーツの中央に接着します。


7でつくったパーツと、絵柄を合わせながら接着します。
(内側に指を差し入れて、のりしろをしっかりと押さえて接着してください)

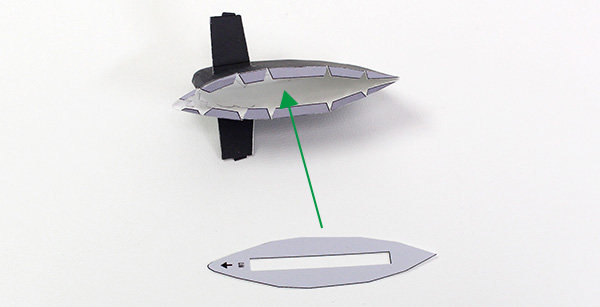

10. 展開図の「9」を切り取って組立指定図に従って折り、上でつくったパーツののりしろの裏面側に、形を合わせて接着します。
(少し小さめに作っていますので、それを考慮してください)



このようになります。



11. 展開図の「10」を切り取って組立指定図に従って折り、黄色で示した部分の裏面同士を接着します。
「11」も同様に組み立てます。



12. 展開図の「12」を切り取って組立指定図に従って折り、上でつくったパーツを抜きとおし、裏面側から接着します。
矢印の方向が前方です。反対側も同様に接着します。



矢印で示した部分を接着します。




13. 展開図の「13」と「14」を切り取って組立指定図に従って折り、上でつくったパーツへ下図を参考に接着します。



14. 展開図の「15」を切り取って、上でつくったパーツに形を合わせて接着します。



15. 展開図の「16」を切り取って、上でつくったパーツに形を合わせて接着します。
