「きりしま」1/200ペーパークラフト-組み立て方 「推進器をつくる」




1. 展開図の「183」を切り取って、組立指定図に従って折り、棒などに巻きつけて丸みを付けておきます。
「184」、「185」も同様に行います。



2. 「183」、「184」、「185」を下図のように接着します。




3. 「183」と「184」を接着します。


4. 上でつくったパーツのフチの部分に接着剤を塗り、「185」を断面で接着します。



5. 上でつくったパーツのフチの部分に接着剤を塗り、「186」を断面で接着します。



6. 展開図の「187」を切り取って、棒などに巻きつけて丸みを付けておきます。



7. 下図のように筒状に接着します。


下図のように差し通します。接着はしません。

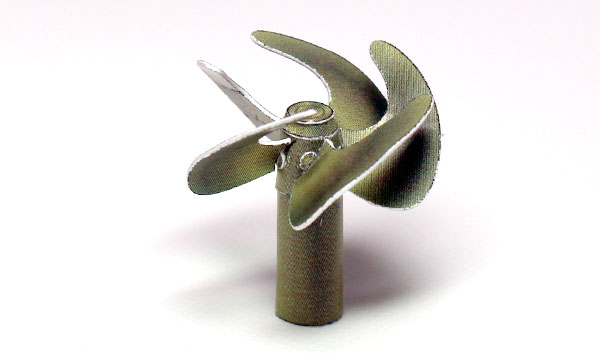

このようになります。



8. 展開図の「188」と「189」を切り取って組立指定図に従って折り、黄色で示した部分の裏面同士を接着します。



接着しない部分はこのようになります。同様に5個つくります。



9. 上でつくったパーツを、5で作ったパーツの赤丸で示した部分に接着します。 ガイド線に従い、斜めに接着してください。


このようになります。

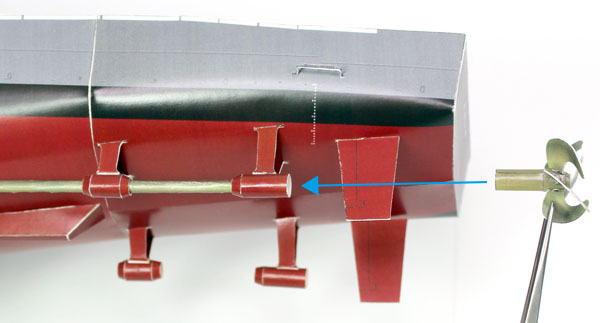

10. 上でつくったパーツを、下図のように差し込みます。接着はしません。



11. 展開図の「190」~「196」も同様につくり、反対側(右舷側)に差し込みます。

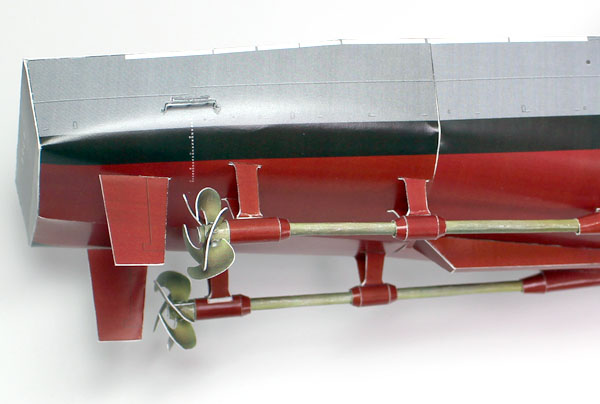

スクリュー・プロペラの向きが下図の様になっている事を確認してください。



12. 展開図の「197」と「198」を切り取って組立指定図に従って折り、黄色で示した部分の裏面同士を接着します。

このようになります。



13. 上でつくったパーツを、船体の左舷側の下図の位置に接着します。



14. 展開図の 「199」~「200」も同様につくり、反対側(右舷側)に接着します。




前のステップへ戻る
