日本海軍 特型潜水艦「伊400」1/200ペーパークラフト-組み立て方 「愛知特殊攻撃機 晴嵐をつくる」



晴嵐(せいらん)は、伊400型潜水艦に搭載し、アメリカ本土を攻撃する為に開発された特殊攻撃機です。
伊400型の格納筒に3機を格納する為に、なるべく小さなサイズで、コンパクトに折り畳めるような設計になっています。
しかしながら性能は驚異的で、最大速度時速474km、フロート投棄後は560km/hにも達します。
武装は800kg爆弾または250kg爆弾4つを搭載し急降下爆撃が可能であり、魚雷を搭載することも可能となっています。
この模型では、伊400へ格納する為に折り畳んだ格納状態と、出撃準備が整った展開状態を用意しました。




1. まず展開状態の「晴嵐」をつくります。

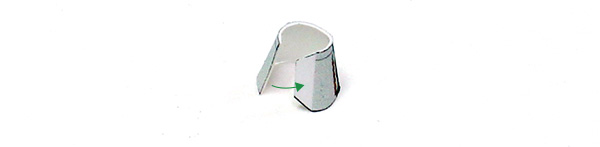

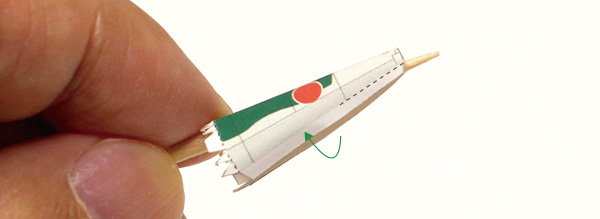

展開図の「1」を切り取って折り線指示に従って折り、爪楊枝などに巻き付けて全体に丸みをつけてから下図を参考に接着します。

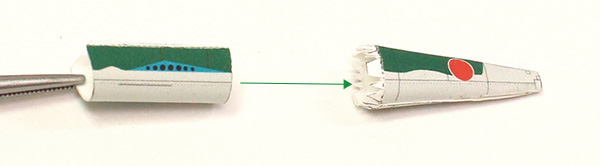

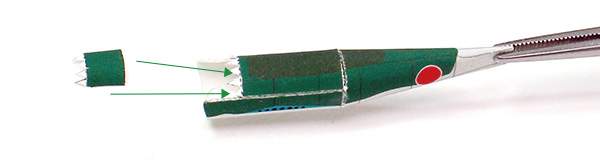

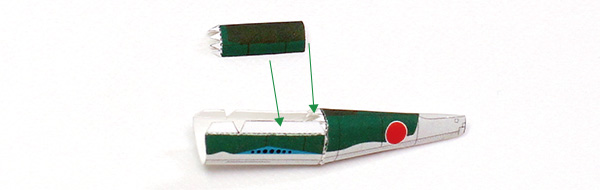

2. 展開図の「2」を切り取って折り線指示に従って折り、丸みをつけてから、上でつくったパーツと絵柄を合わせて接着します。

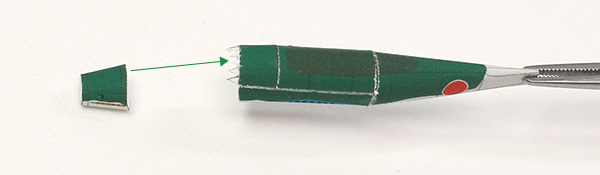

3. 展開図の「3」を切り取って折り線指示に従って折り、丸みをつけてから、上でつくったパーツと絵柄を合わせて接着します。



4. 展開図の「4」を切り取って折り線指示に従って折り、丸みをつけてから、上でつくったパーツと絵柄を合わせて接着します。

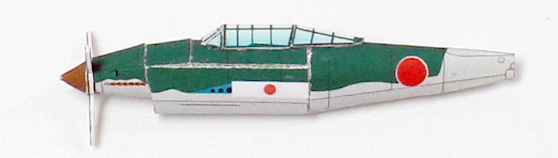

5. 展開図の「5」を切り取って、丸みをつけてから、下図のように接着します。



6. 上でつくったパーツと、4でつくったパーツを下図の様に接着します。

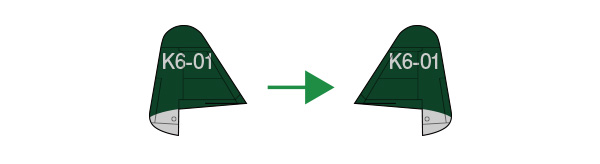

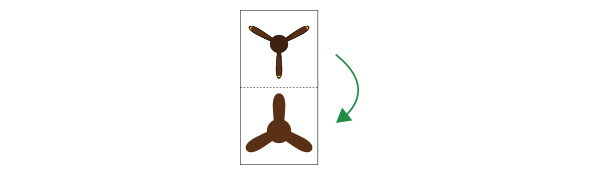

7. 展開図の「6」を中央で折り、裏面同士を接着します。完全に接着されてから、輪郭で切り取ります。

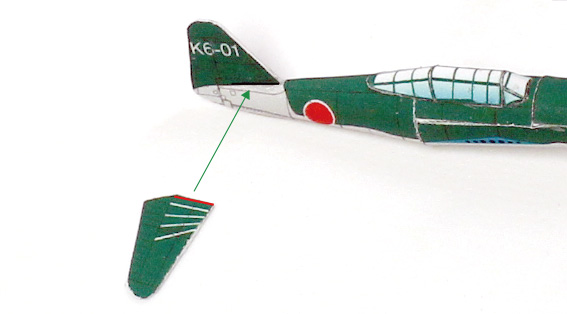

8. 上でつくったパーツと、6でつくったパーツを下図の様に接着します。赤で示した部分に接着剤を塗り、断面で接着します。

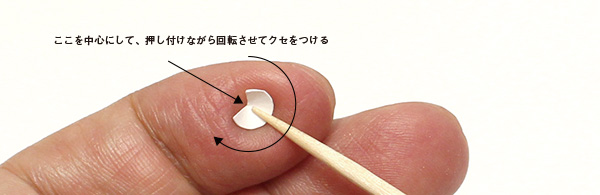

9. 展開図の「7」を切り取って、指先などに押し付けながら円錐状にクセをつけてください。

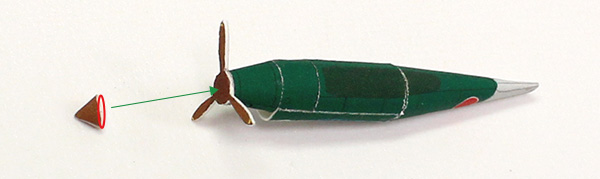

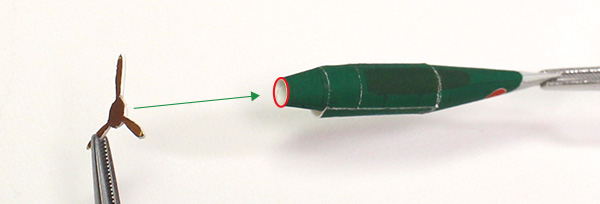

10. 上でつくったパーツと、8でつくったパーツを下図の様に接着します。赤で示した部分に接着剤を塗り、断面で接着します。

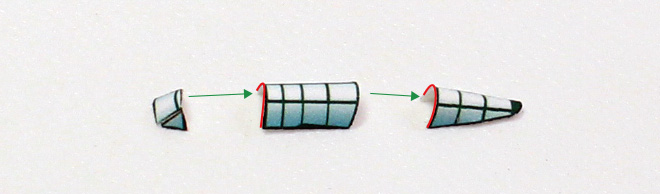

11. 展開図の「8」、「9」、「10」を切り取って折り線指示に従って折り、丸みをつけてから、赤で示した部分に接着剤を塗り、断面で接着します。



12. 上でつくったパーツと、10でつくったパーツを下図の様に接着します。赤で示した部分に接着剤を塗り、断面で接着します。

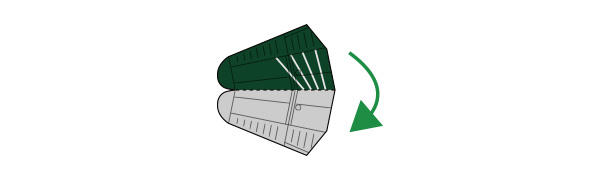

13. 展開図の「11」と「12」を切り取って、裏面同士を接着します。

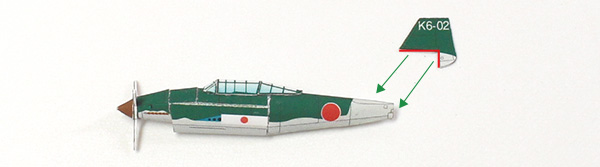

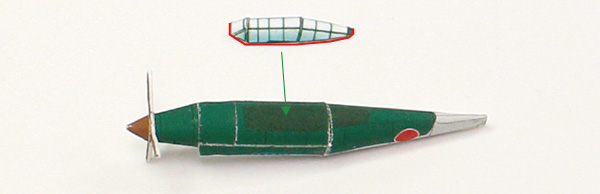

14. 上でつくったパーツと、12でつくったパーツを下図の様に接着します。赤で示した部分に接着剤を塗り、断面で接着します。

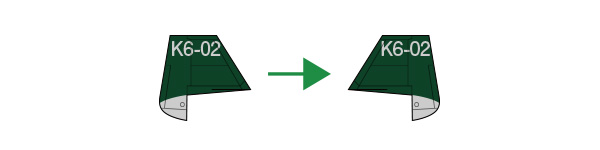

15. 展開図の「13」を中央で折り、裏面同士を接着します。

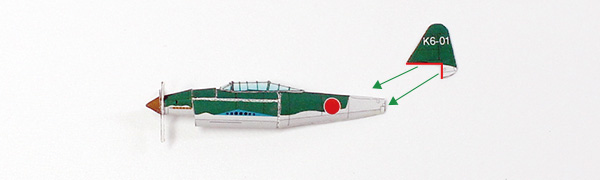

16. 上でつくったパーツと、14でつくったパーツを下図の様に接着します。赤で示した部分に接着剤を塗り、断面で接着します。
「14」も同様に組み立てて、反対側に接着します。

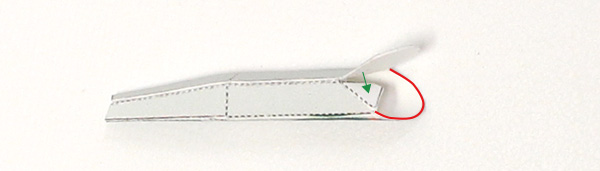

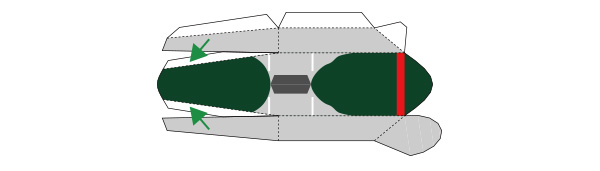

17. 展開図の「15」を切り取って折り線指示に従って折り、下図のように接着します。赤丸で示した部分にも接着剤を塗って接着します。

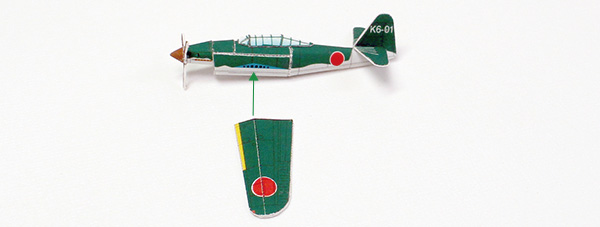

18. 上でつくったパーツと、16でつくったパーツを下図の様に接着します。
「16」も同様に組み立てて、反対側に接着します。

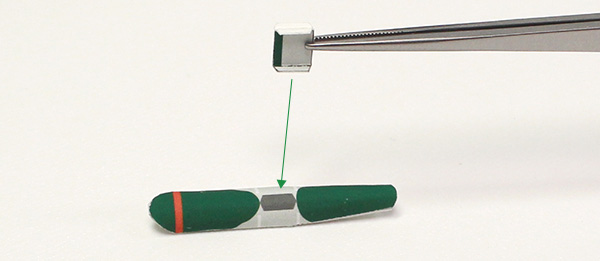

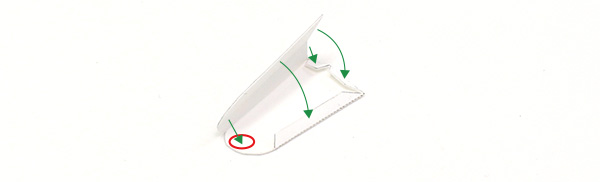

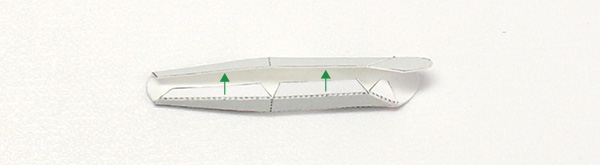

19. 展開図の「17」を切り取って折り線指示に従って折り、下図のように接着します。中央部分に丸みをつけてください。


下図を参考に接着します。


下図を参考に接着します。赤で示した部分に接着剤を塗り、断面で接着します。

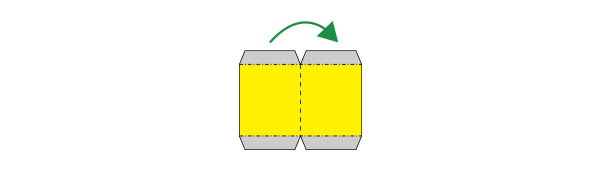

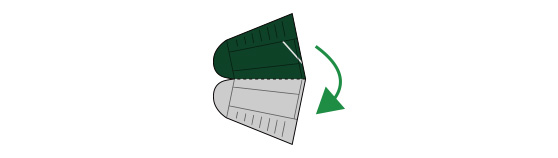

20. 展開図の「18」を切り取って中央で折り、黄色で示した部分の裏面同士を接着します。

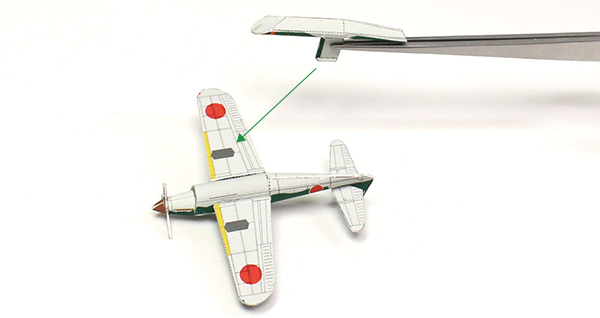

21. 上でつくったパーツを、19でつくったパーツに接着します。



22. 上でつくったパーツを、19でつくったパーツに接着します。
「19」と「20」も同様に組み立てて、反対側に接着します。

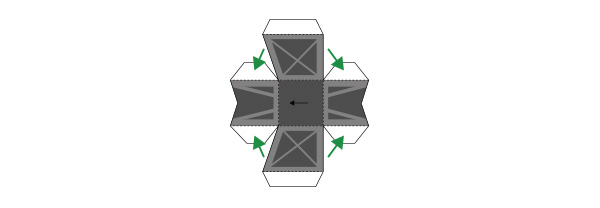

23. 展開図の「21」を切り取って折り線指示に従って折り、下図のように接着します。



24. 上でつくったパーツを、22でつくったパーツに接着します。矢印で示した方向が前方です。

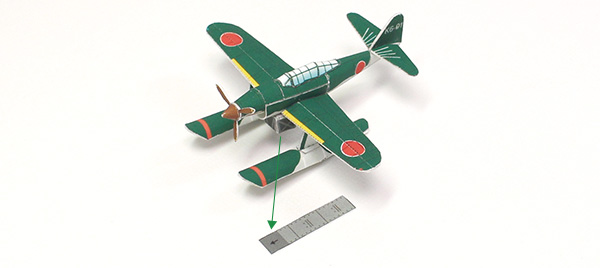

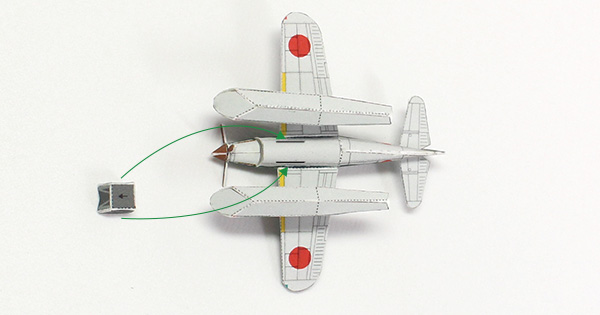

25. 展開図の「22」を切り取って、上でつくったパーツと、下図のように接着します。矢印で示した方向が前方です。

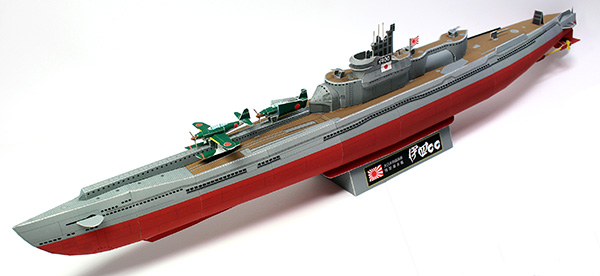

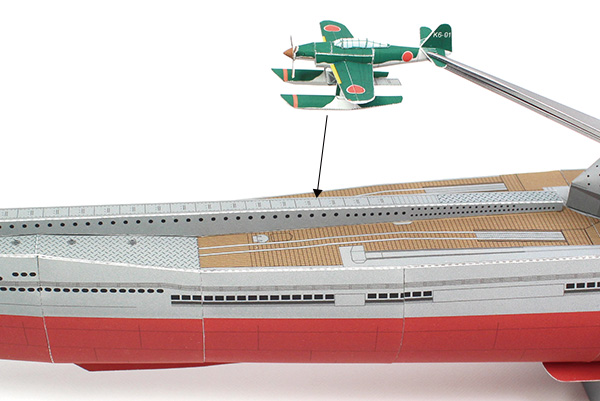

26. 伊400のカタパルトに乗せます。接着はしなくても大丈夫です。



27. 続いて格納状態の「晴嵐」をつくります。「23」~「32」は、展開状態と同じ手順で組み立てます。



28. 展開図の「33」と「34」を切り取って、裏面同士を接着します。

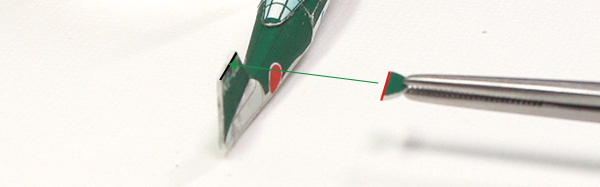

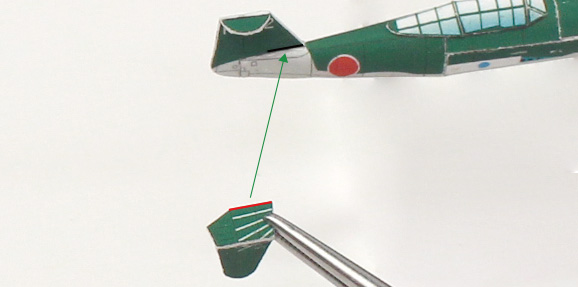

29. 上でつくったパーツを、27でつくったパーツに接着します。赤で示した部分に接着剤を塗り、断面で接着します。

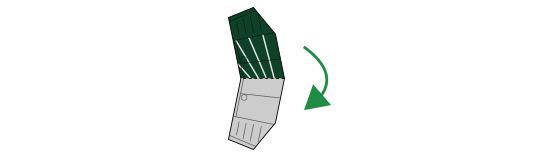

30. 展開図の「35」と「36」を切り取って、裏面同士を接着します。

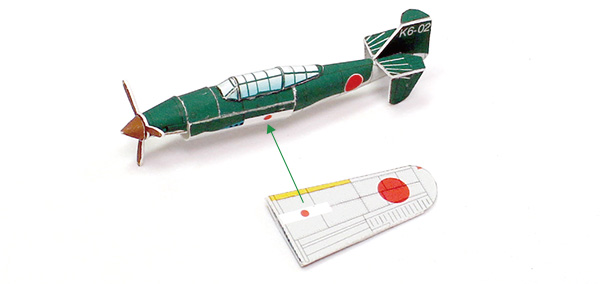

31. 上でつくったパーツを、29でつくったパーツと、直角になるように接着します。赤で示した部分に接着剤を塗り、断面で接着します。

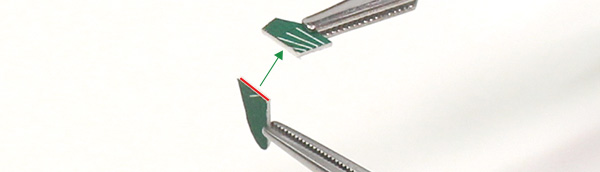

32. 展開図の「37」を切り取って折り線指示に従って折り、中央で半分に折って裏面同士をに接着します。



33. 展開図の「38」を切り取って折り線指示に従って折り、中央で半分に折って裏面同士をに接着します。



34. 上でつくったパーツと、32でつくったパーツと、直角になるように接着します。赤で示した部分に接着剤を塗り、断面で接着します。



35. 上でつくったパーツと、31でつくったパーツと、直角になるように接着します。赤で示した部分に接着剤を塗り、断面で接着します。
「39」と「40」も同様に組み立てて、反対側に接着します。

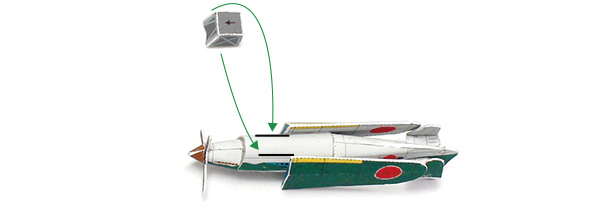

36. 展開図の「41」を17と同じ手順で組み立てて、上つくったパーツに、のりしろの形を合わせて接着します。
「42」も同様に組み立てて、反対側に接着します。



37. 展開図の「43」を23と同じ手順で組み立てて、上でつくったパーツに接着します。矢印で示した方向が前方です。。

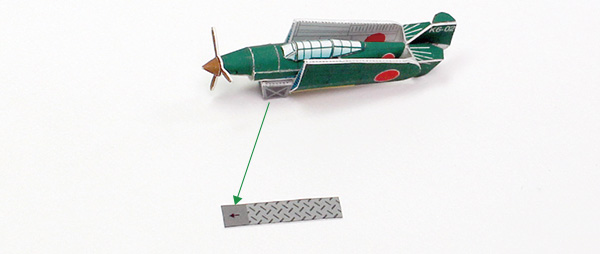

38. 展開図の「44」を切り取って、上でつくったパーツと、下図のように接着します。矢印で示した方向が前方です。

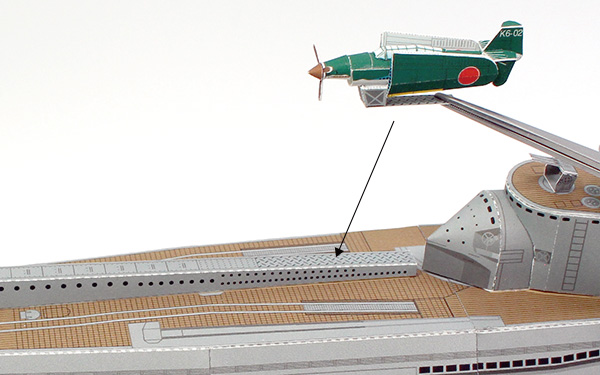

39. 伊400のカタパルトに乗せます。接着はしなくても大丈夫です。
